Attelage rapide de bonne qualité RQH08M pour pelle de 15 à 27 tonnes

Partager avec :

Attelage rapide de bonne qualité RQH08M pour pelle de 15 à 27 tonnes

rapide de bonne qualité pour tarière d'excavatrice 1 ~ 2 T

Modèle:
RQH08M
Marque:
RAYATTACHMENTS

Attelage



Renseigner

Description

RQH08M Attache rapide Description


                        Les attaches rapides (également appelées attaches rapides) sont utilisées avec les engins de chantier pour permettre le changement rapide des godets et des accessoires sur la machine. Ils éliminent le besoin d'utiliser des marteaux pour extraire et insérer manuellement les broches de montage des accessoires. Ils peuvent être utilisés sur une pelle, une mini-pelle, une chargeuse-pelleteuse, etc.


Attache rapide RQH08M Images


                        1. Technique de soudage : 17 ans d’expérience, soudage complet et pas facile à fissurer.
Graisseur : rend la goupille difficile à porter.
Système de double verrouillage : le verrouillage de la mâchoire avant et le verrouillage de sécurité arrière rendent l'opération beaucoup plus sûre. Qui embrassent étroitement les broches même si le cylindre tombe soudainement en panne.
Cylindre d'huile importé et pas facile à endommager.
Sans goupille de sécurité, l'opérateur de la pelle peut l'utiliser seul dans la cabine.
Large gamme d'applications : comparé à la distance fixe C à C (A) de l'attelage rapide de routine, l'attelage rapide multiple est plus flexible. Il convient à tous les accessoires avec la distance C à C (A) dans sa plage.


processus d'installation d'attelage rapide


                        1. Ouvrez le cylindre et assurez-vous que la glissière est complètement déployée avec le verrou de sécurité de la mâchoire avant ouvert.
Alignez les accessoires et engagez la goupille des accessoires avant.
Fermez le cylindre. Cela rétractera le mécanisme coulissant et verrouillera visiblement le loquet de sécurité de la mâchoire avant autour de la goupille de fixation avant.
Ouvrez à nouveau le cylindre. Le mécanisme coulissant s'étendra et engagera le crochet coulissant arrière sur la goupille de fixation arrière.
Procédez au test de connexion.


Attelage rapide pour spécifications d'excavatrice

Modèle

Unité

RQH01M

RQH01D

RQH02M

RQH02D

RQH04M

RQH04D

RQH06M

RQH06D

RQH08M

RQH08D

RQH10M

RQH10D

Transporteur

1~2

2~4

2,5～4

4~6

6～8

10～15

15～27

25～30

Diamètre de la broche

35/40

40/45

45/50

50/55

60/65

70/80

80/90

90/100

Distance C à C

115～140

160-200

185～220

215～250

255～290

262～320

340～400

355～420

380～435

425～485

460～550

480～550

Largeur des bras

100～125

110～125

125～140

145～180

150～180

185～220

215～250

250～270

300～340

305～340

350-390

390～420

Pression d'huile

Bar

40～248

40～205

Débit d'huile

L/min

10～20

Tuyau

Pouce

0.25

Poids unitaire

Kilogrammes

160

170

275

310

430

490

Longueur

370

400

570

585

655

745

876

940

985

1065

1080

Largeur

200

220

280

290

312

390

475

510

590

Hauteur

210

225

305

335

420

505

565

580

Costume pour les excavatrices suivantes

Marque d'excavatrice	Modèle
CATPERRILAR (CHAT)	301,5, 301,8, 302,5, MM30
Doosan	S015, S018, S030
KOMATSU	PC18MR/20/25/28/30/35
HITACHI	EX15/12/15/18/20/22/25/27u/30UR/35/40 AX15u/15/17u-4/18/20u/22/25/27/30/35/40 ZX8U-2/10U-2/15UR/17U-2/15/27U/27U-2/30UR
HYUNDAI	R15, R16-7
KOBELCO	SK007/09SR/SK13SR/15SR/015/20SR-1/25SR/30SR
Kubota	KX41/61/91/101, K-022, KH90, U35
Takeuchi	TB014/016/15/650/125/25FR/20/25/30
Yanmar	VIO15/18/20/27/30/35, B27/37
Yuchai	YC18-2, YC15, YC35-7
Thomas	T15S, T25S

RQH08M Attache rapide Stock et emballage

RQH08M Attache rapide Photos clients

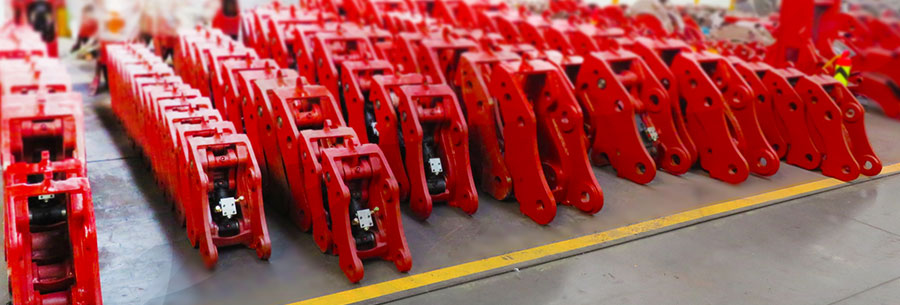

navire à attache rapide

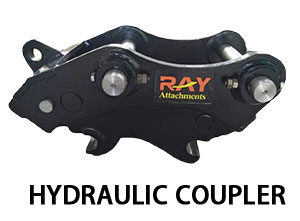

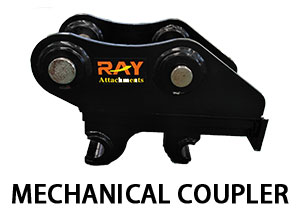

coupleur hydraulique coupleur mécanique sur mesure

Vidéos d'attache rapide RQH08M

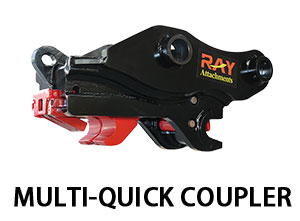

L'attache rapide multi RAYATTACHMENTS convient à l'installation rapide de la pelle, en commutant divers accessoires (godet, ripper, marteau hydraulique, cisaille hydraulique, etc.). Cela peut élargir le champ d’utilisation de la pelle, gagner du temps et améliorer l’efficacité. Ils sont conçus et fabriqués en tenant compte des besoins de nos clients et sont sûrs, polyvalents et faciles à utiliser. Nos produits de qualité réduiront les temps d’arrêt coûteux et vous offriront une puissance et une productivité accrues.

Le coupleur multiple RAY est doté de verrous mécaniques sur les broches de fixation avant et arrière pour garantir qu'elles restent solidement fixées en cas de perte de pression hydraulique ou si l'opérateur frappe accidentellement l'interrupteur à l'intérieur de la cabine. Cela signifie qu'un système de secours mécanique secondaire est en place, totalement indépendant du circuit hydraulique. Nos coupleurs sont également équipés en standard de clapets anti-retour hydrauliques dans le solénoïde et le cylindre.

attache rapide.jpg

application d'attache rapide double Ray.jpg

Caractéristiques:

1.Oeil de levage Grand œil de levage, avec certification SWL pour poids individuels

2. Conception à cylindre unique – tige de piston totalement fermée, pas de tuyaux externes, éliminant le risque de dommages.

3. Verrouillage à broche avant Doté d'un verrouillage complet sur la broche avant, ce verrou assure une sécurité totale dès le premier contact. Dès que le coupleur entre en contact avec la goupille avant, il se verrouille automatiquement, éliminant ainsi le crochetage et le placement des accessoires.

Verrouillage des broches arrière Ce verrouillage élimine tout risque de libération et de chute de l'accessoire par le vérin, garantissant ainsi que les broches avant et arrière sont continuellement verrouillées en place. Cette mâchoire de police a une grande quantité de mouvement permettant une large plage de ramassage du centre de la broche

RAY Multi Quick Coupler RQH01D (a) Spécifications

Spécification du coupleur multiple RAY
Modèle	Unité	RQH01D (une)
Transporteur	T	1~2
Diamètre de la broche (C&D)	mm	30
Distance C à C (E)		105~140
Largeur du bras (A&B)		110~125
Pression d'huile	Bar	40~248
Débit d'huile	L/min	10~20
Tuyau	Pouce	1/4
Hauteur		210
oeil de levage	T	1
Notation	T	1

Costume pour les excavatrices suivantes

Marque d'excavatrice	Modèle
CATPERRILAR (CHAT)	301,5, 301,8, 302,5, MM30
Doosan	S015, S018, S030
KOMATSU	PC18MR/20/25/28/30/35
HITACHI	EX15/12/15/18/20/22/25/27u/30UR/35/40 AX15u/15/17u-4/18/20u/22/25/27/30/35/40 ZX8U-2/10U-2/15UR/17U-2/15/27U/27U-2/30UR
HYUNDAI	R15, R16-7
KOBELCO	SK007/09SR/SK13SR/15SR/015/20SR-1/25SR/30SR
Kubota	KX41/61/91/101, K-022, KH90, U35
Takeuchi	TB014/016/15/650/125/25FR/20/25/30
Yanmar	VIO15/18/20/27/30/35, B27/37
Yuchai	YC18-2, YC15, YC35-7
Thomas	T15S, T25S
