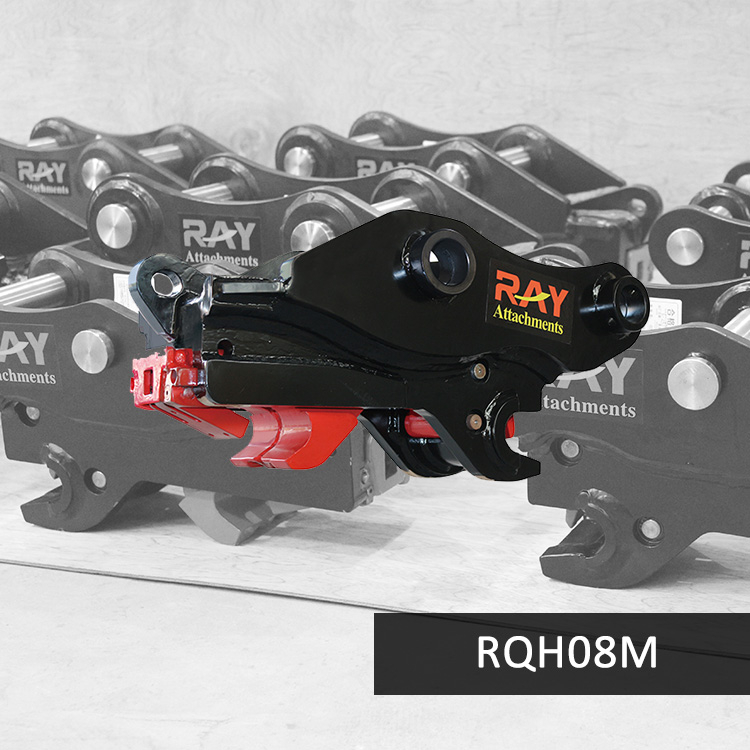

Attacco rapido RQH08M di buona qualità per escavatore da 15-27 tonnellate

Condividi su:

Attacco rapido RQH08M di buona qualità per escavatore da 15-27 tonnellate

Attacco rapido di buona qualità per trivella di terra per escavatore da 1~2

Modello:
RQH08M
Marca:
ATTACCHI RAY

T



Informarsi

Descrizione

RQH08M Attacco rapido Descrizione


                        Gli attacchi rapidi (chiamati anche attacchi rapidi) vengono utilizzati con le macchine edili per consentire il rapido cambio delle benne e degli accessori sulla macchina. Eliminano la necessità di utilizzare martelli per estrarre manualmente e inserire i perni di montaggio per gli accessori. Possono essere utilizzati su escavatori, miniescavatori, terne e così via.


RQH08M Immagini con attacco rapido


                        1. Tecnica di saldatura: 17 anni di esperienza, saldatura completa e non facile da rompere.
Ingrassatore: rende il perno non facile da indossare
Sistema a doppio blocco: il blocco della ganascia anteriore e il blocco di sicurezza posteriore rendono l'operazione molto più sicura. Che abbracciano strettamente i perni anche se il cilindro improvvisamente non funziona.
Cilindro dell'olio importato e non facile da danneggiare.
Senza spilla di sicurezza e l'operatore dell'escavatore può azionarlo da solo nella cabina.
Ampia gamma di applicazioni: rispetto alla distanza fissa da C a C (A) dell'attacco rapido di routine, l'attacco rapido multiplo è più flessibile. È adatto a tutti gli accessori con distanza da C a C (A) all'interno della sua gamma.



                        1. Aprire il cilindro e assicurarsi che la guida sia completamente estesa con il blocco di sicurezza della ganascia anteriore aperto.
Allineare gli accessori e innestare il perno degli accessori anteriori.
Chiudere il cilindro. Ciò ritrarrà il meccanismo di scorrimento e bloccherà visibilmente il fermo di sicurezza della ganascia anteriore attorno al perno di attacco anteriore.
Aprire nuovamente la bombola. Il meccanismo scorrevole si estenderà e innesterà il gancio scorrevole posteriore sul perno di attacco posteriore.
Procedere con il test di connessione.


Attacco rapido per le specifiche dell'escavatore

Modello

Unità

RQH01M

RQH01D

RQH02M

RQH02D

RQH04M

RQH04D

RQH06M

RQH06D

RQH08M

RQH08D

RQH10M

RQH10D

Vettore

1～2

2～4

2.5～4

4～6

6～8

10～15

15～27

25～30

Diametro del perno

35/40

40/45

45/50

50/55

60/65

70/80

80/90

90/100

Distanza da C a C

115～140

160-200

185～220

215～250

255～290

262～320

340～400

355～420

380～435

425～485

460～550

480～550

Larghezza del braccio

100～125

110～125

125～140

145～180

150～180

185～220

215～250

250～270

300～340

305～340

350-390

390～420

Pressione dell'olio

Sbarra

40～248

40～205

Flusso dell'olio

l/min

10～20

Tubo flessibile

Pollice

0.25

Peso unitario

160

170

275

310

430

490

Lunghezza

370

400

570

585

655

745

876

940

985

1065

1080

Larghezza

200

220

280

290

312

390

475

510

590

Altezza

210

225

305

335

420

505

565

580

Vestito per i seguenti escavatori

Marchio dell'escavatore	Modello
CATPERRILAR (GATTO)	301.5, 301.8, 302.5, MM30
Doosan	S015, S018, S030
KOMATSU	PC18MR/20/25/28/30/35
HITACHI	EX15/12/15/18/20/22/25/27u/30UR/35/40 AX15u/15/17u-4/18/20u/22/25/27/30/35/40 ZX8U-2/10U-2/15UR/17U-2/15/27U/27U-2/30UR
HYUNDAI	R15, R16-7
KOBELCO	SK007/09SR/SK13SR/15SR/015/20SR-1/25SR/30SR
Kubota	KX41/61/91/101, K-022, KH90, U35
Takeuchi	TB014/016/15/650/125/25FR/20/25/30
Yanmar	VIO15/18/20/27/30/35, B27/37
Yuchai	YC18-2, YC15, YC35-7
Tommaso	T15S, T25S

RQH08M Stock e pacchetto con attacco rapido

RQH08M Foto dei clienti con attacco rapido

nave ad attacco rapido

accoppiatore idraulico accoppiatore meccanico fatto su misura

RQH08M Video con attacco rapido

RAYATTACHMENT L'attacco multi rapido è adatto per l'installazione rapida dell'escavatore, sostituendo vari accessori (benna, ripper, martello idraulico, cesoia idraulica, ecc.). Può ampliare l'ambito di utilizzo dell'escavatore, risparmiare tempo e migliorare l'efficienza. Sono progettati e realizzati pensando alle esigenze dei nostri clienti e sono sicuri, versatili e facili da usare. I nostri prodotti di qualità ridurranno i costosi tempi di inattività e vi offriranno maggiore potenza e produttività.

L'attacco multiplo RAY è dotato di blocchi meccanici sui perni degli accessori anteriori e posteriori per garantire che rimangano fissati saldamente in caso di perdita di pressione idraulica o di colpo accidentale dell'interruttore all'interno della cabina da parte dell'operatore. Ciò significa che è presente un sistema di backup meccanico secondario completamente indipendente dal circuito idraulico. I nostri accoppiatori sono inoltre dotati di serie di valvole di ritegno idrauliche nel solenoide e nel cilindro

attacco rapido.jpg

ray doppio attacco rapido appilcation.jpg

Caratteristiche:

1. Occhiello di sollevamento Occhiello di sollevamento di grandi dimensioni, con certificazione SWL per pesi individuali

2. Design a cilindro singolo: stelo del pistone completamente chiuso, senza tubi esterni, eliminando il rischio di danni.

3. Blocco con perno anteriore Dotato di un blocco completo sul perno anteriore, questo blocco garantisce la massima sicurezza al primo contatto. Non appena l'accoppiatore entra in contatto con il perno anteriore, si blocca automaticamente eliminando il pick-and-place degli accessori

Blocco del perno posteriore Questo blocco elimina qualsiasi pericolo che il pistone rilasci e faccia cadere l'accessorio, garantendo quindi che i perni anteriori e posteriori siano continuamente bloccati in posizione. Questa mascella del carattere ha una grande quantità di movimento consentendo un ampio raggio di raccolta del centro del perno

Specifica dell'attacco rapido multiplo RAY RQH01D（a）

Specifiche del multiaccoppiatore RAY
Modello	Unità	RQH01D （a）
Vettore	T	1~2
Diametro perno (C&D)	mm	30
Distanza da C a C (E)		105~140
Larghezza del braccio (A&B)		110~125
Pressione dell'olio	Sbarra	40~248
Flusso dell'olio	l/min	10~20
Tubo flessibile	Pollice	1/4
Altezza		210
sollevamento dell'occhio	T	1
Valutazione	T	1

Vestito per i seguenti escavatori

Marchio dell'escavatore	Modello
CATPERRILAR (GATTO)	301.5, 301.8, 302.5, MM30
Doosan	S015, S018, S030
KOMATSU	PC18MR/20/25/28/30/35
HITACHI	EX15/12/15/18/20/22/25/27u/30UR/35/40 AX15u/15/17u-4/18/20u/22/25/27/30/35/40 ZX8U-2/10U-2/15UR/17U-2/15/27U/27U-2/30UR
HYUNDAI	R15, R16-7
KOBELCO	SK007/09SR/SK13SR/15SR/015/20SR-1/25SR/30SR
Kubota	KX41/61/91/101, K-022, KH90, U35
Takeuchi	TB014/016/15/650/125/25FR/20/25/30
Yanmar	VIO15/18/20/27/30/35, B27/37
Yuchai	YC18-2, YC15, YC35-7
Tommaso	T15S, T25S
