Attaches rapides entièrement automatiques, sûres et à ajustement large

Attache rapide multiple

全景
Vue à 360°
À TRIPLE VERROUILLAGE
UNITÉ DE COMMANDE D'ENTRAÎNEMENT DU SYSTÈME HYDRAULIQUE
封面
1
2
Si vous avez besoin d'en voir plus et de télécharger

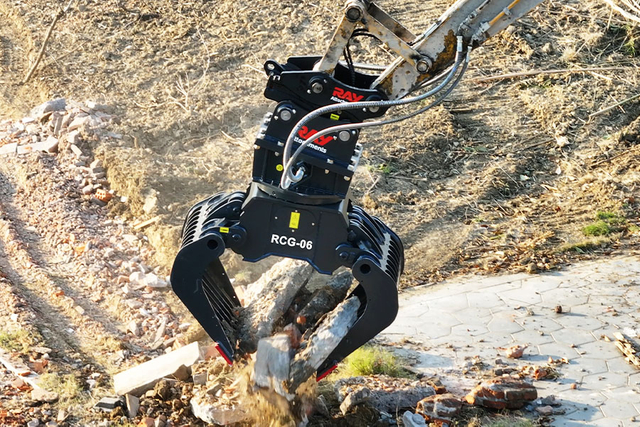

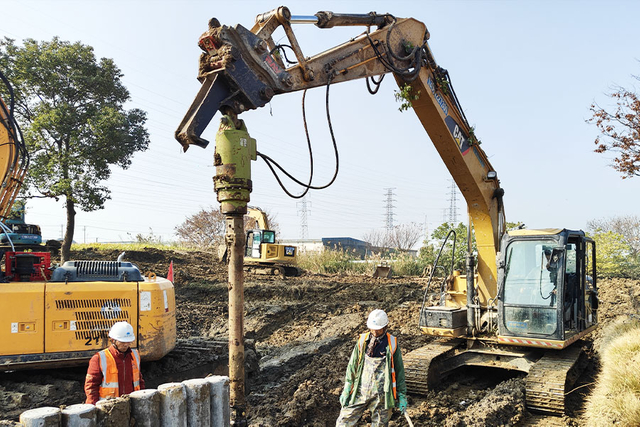

APPLICATIONS OPÉRATIONNELLES
TÉMOIN CLIENT

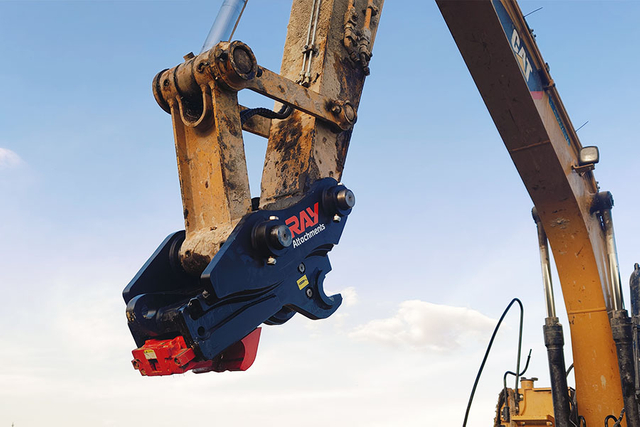

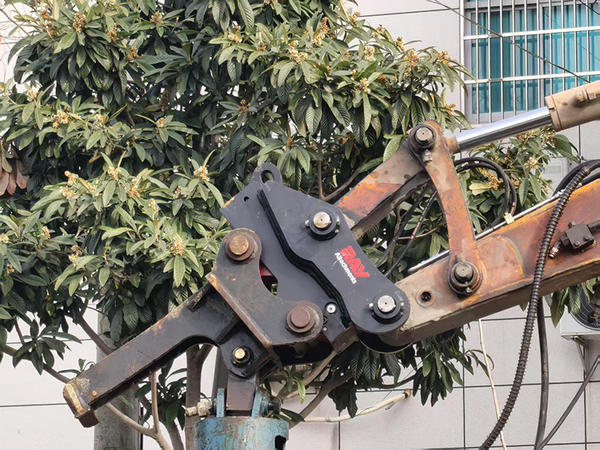

  • Multi-attelage en action

Premier fabricant d'attaches rapides multiples en Chine depuis 2002

1. Fabricant d'origine à prix compétitif
2. Services OEM/ODM
3. 12 mois de garantie

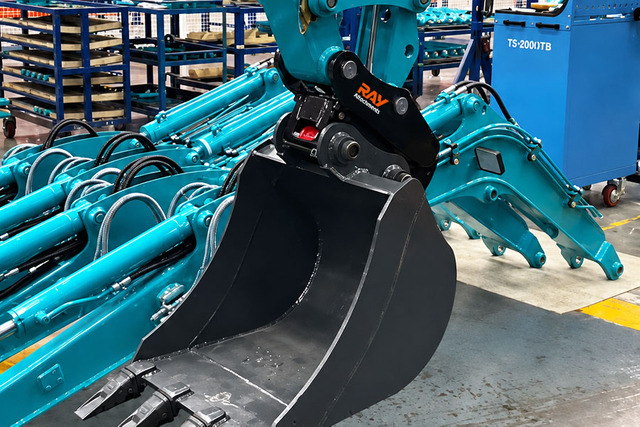

Attache rapide multiple

Attache rapide multiple

Vous ne trouvez pas l’attache rapide d’excavatrice idéale pour vos industries ?

Nous fournissons des solutions personnalisées à tous nos clients et proposons un attelage rapide dont vous pouvez profiter.

À propos de RAY Attachments : votre fournisseur expert en attaches rapides

RAY Attachments est l'un des principaux fabricants d'attaches rapides en Chine. La qualité de tous les produits est strictement sous contrôle depuis le traitement jusqu'à la livraison. Peut vendre en gros un attelage rapide. Grâce à l'innovation et à l'amélioration continues, l'entreprise a obtenu successivement les certifications ISO 9001, CE et brevets techniques. Nos produits ont été vendus à de nombreux clients nationaux et étrangers et des partenariats à long terme ont été développés. Nous proposons 4 types d'attache rapide : Attache rapide manuelle, Attache rapide hydraulique, Attache rapide multi, Attache inclinable.

Paramètres techniques d'attelage rapide

 Types d'attache rapide

 Spécifications de l'attache rapide

Attache rapide multiple

Modèle Unité RQH01M RQH01D RQH02M RQH02D RQH04M RQH04D RQH06M RQH06D RQH08M RQH08D RQH10M RQH10D
Transporteur T 1~2 2~4 2,5～4 4~6 4~6 6～8 10～15 10～15 15～27 15～27 25～30 25～30
Diamètre de la broche mm 30 35/40 40/45 40/45 45/50 50/55 60/65 65 70/80 80/90 90/100 90/100
Distance C à C mm 115～140 160-200 185～220 215～250 255～290 262～320 340～400 355～420 380～435 425～485 460～550 480～550
Largeur des bras mm 100～125 110～125 125～140 145～180 150～180 185～220 215～250 250～270 300～340 305～340 350-390 390～420
Pression d'huile Bar 40～248 40～248 40～248 40～248 40～248 40～205 40～205 40～205 40～205 40～205 40～205 40～205
Débit d'huile L/min 10～20 10～20 10～20 10～20 10～20 10～20 10～20 10～20 10～20 10～20 10～20 10～20
Tuyau Pouce 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
Poids unitaire Kilogrammes 21 31 47 60 70 97 160 170 275 310 430 490
Longueur mm 370 400 570 570 585 655 745 876 940 985 1065 1080
Largeur mm 200 220 280 280 290 312 390 390 475 475 510 590
Hauteur mm 210 225 305 305 305 335 420 420 505 505 565 580

 Avantages de l'attache rapide

Avantages de l'attache rapide multiple

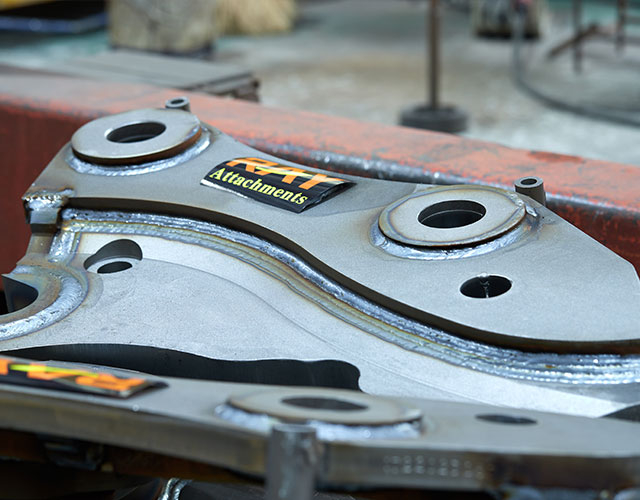

1. Technique de soudage : 15 ans d’expérience, soudage complet et pas facile à fissurer.

2. Graisseur : rend la broche difficile à porter.

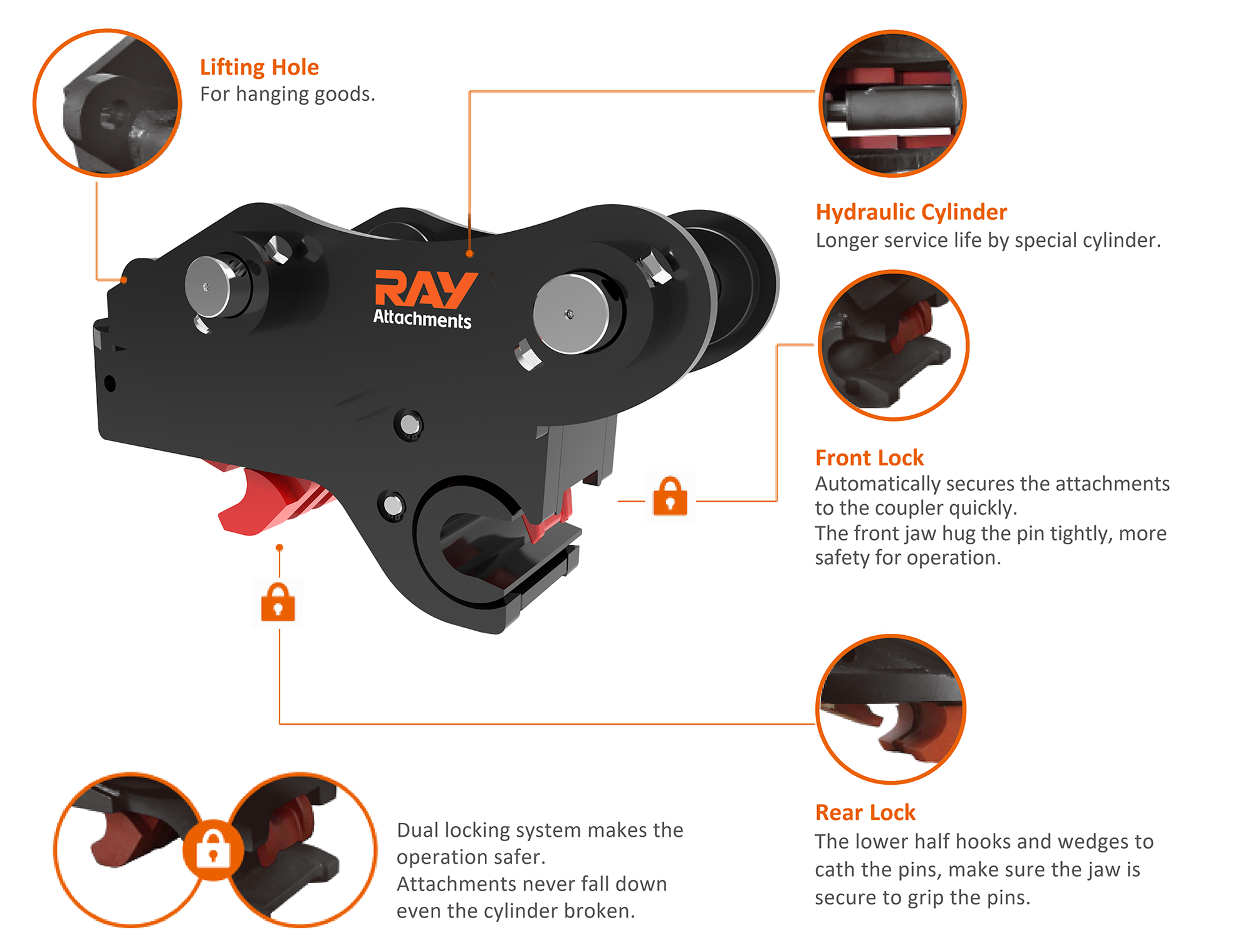

3. Système de double verrouillage : le verrouillage de la mâchoire avant et le verrouillage de sécurité arrière rendent l'opération beaucoup plus sûre. Qui embrassent étroitement les broches même si le cylindre tombe soudainement en panne.

4. Cylindre d'huile importé et pas facile à endommager.

5. Sans goupille de sécurité, l'opérateur de la pelle peut l'utiliser seul dans la cabine.

6. Large gamme d'applications : par rapport à la distance fixe C à C (A) de l'attelage rapide de routine, l'attelage rapide multiple est plus flexible. Il convient à tous les accessoires dont la distance C à C (A) se trouve dans sa plage.



Type libre avec une course de cylindre plus large, adapté à une gamme d'excavatrices plus large
Correspond à 100 % à la taille de la broche de votre excavatrice.
Haute précision (la tolérance peut être de 0,18 μm) pour la taille des broches de la pelle.
Processus de sablage avec soudure parfaite

Instructions d'installation de l'attache rapide multiple
1. Ouvrez le cylindre et assurez-vous que la glissière est complètement déployée avec le verrou de sécurité de la mâchoire avant ouvert.

2. Alignez les accessoires et engagez la goupille des accessoires avant.

3. Fermez le cylindre. Cela rétractera le mécanisme coulissant et verrouillera visiblement le loquet de sécurité de la mâchoire avant autour de la goupille de fixation avant.

4. Ouvrez à nouveau le cylindre. Le mécanisme coulissant s'étendra et engagera le crochet coulissant arrière sur la goupille de fixation arrière.

5. Procédez au test de connexion.



Puissance supérieure et haute efficacité
Maximisation de la productivité et de la fiabilité
La plus grande durabilité de la même classe prolonge sa durée de vie
Maintenance simple et facile, moins de temps d'arrêt



Nous vous fournirons un manuel d'installation et des vidéos à connexion rapide.

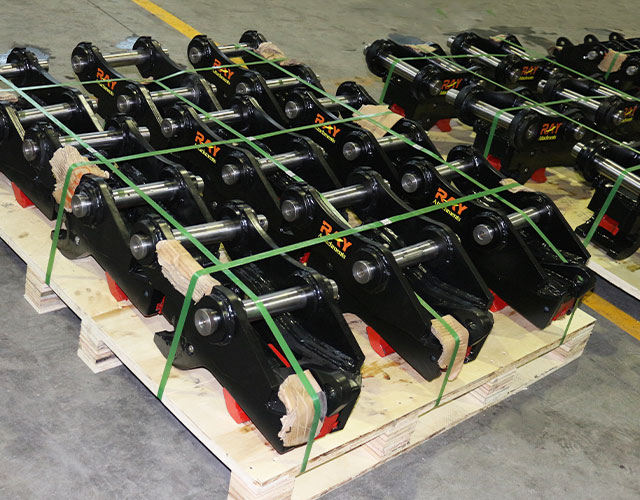

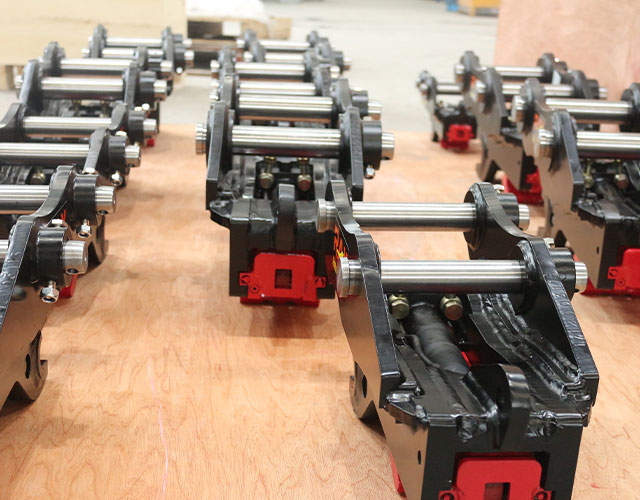

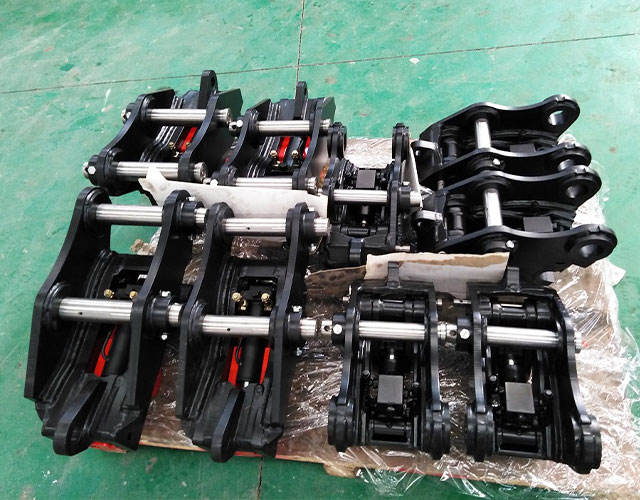

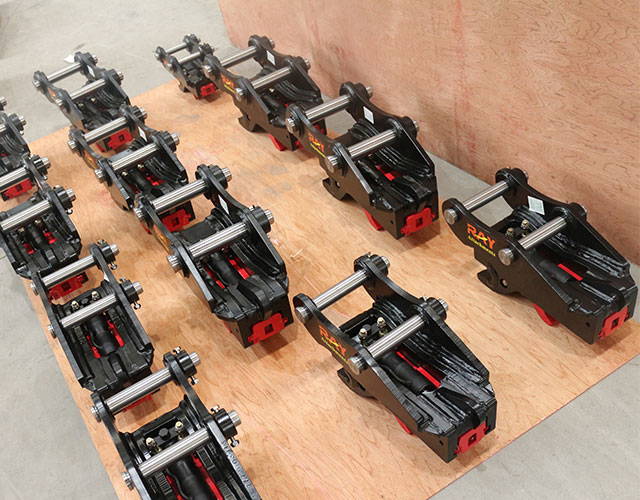

 Emballage et expédition d'attelage rapide
 Vidéos d'attelage rapide
 Catalogue d'attache rapide

Accessoires d'excavatrice associés

Attache rapide hydraulique
Attelage basculant

Processus de coopération

Étape 1.
Envoyez votre demande
Étape 2 :
Prix du devis
Étape 3.
Négocier le prix et les délais
Étape 4:
Signez le contrat
Étape 5.
Paiement et production
Étape 6 :
 Inspection
Étape 7.
Expédition

FAQ sur l'attache rapide

  • Quelle est la limite de poids pour le coupleur à crochet rapide utilisé ?

    La limite de poids est liée à la solidité de l’attache rapide. D'une manière générale, les attaches rapides à charnière peuvent supporter des charges allant de 10 à 70 tonnes. Certains attelages lourds peuvent soulever jusqu'à 90 tonnes. Mais votre machine doit être capable de supporter le poids de l’attache rapide.

  • Comment choisir une attache rapide ?

    1) Adaptations. Vous devez déterminer la puissance et la pression maximale de votre machine.2) Durabilité. Si vous ne l’utilisez qu’occasionnellement, choisissez un modèle plus léger. Si vous l’utilisez régulièrement, les unités les plus lourdes résisteront mieux au poids et à la pression de la machine.

  • Pourquoi devrais-je utiliser Quick Hitch ?

    Il présente l’avantage de la rapidité et de la commodité. Il faudrait 45 minutes pour le retirer et le remettre en place à la main. Alors qu'un couplage rapide ne prend que 10 secondes

  • Qu'est-ce qu'un coupleur d'attelage rapide ?

    C'est un accessoire. Avec lui, vous pouvez rapidement terminer la connexion des pelles et autres accessoires de grandes machines.

FAQ d'usine

BROCHURE PRODUIT
封面
BASE DE DONNÉES
Base de données de taille d'attelage pour toutes les excavatrices
