Système d’entraînement et d’extraction hydraulique pour pieux entiers. Permet une construction en une seule étape pour des pieux de 6 à 10 m de profondeur

Marteau vibro/pilote de battage

Pourquoi nous choisir

Un système hydraulique fonctionnant bien assure la force de frappe
Sous pression et débit normaux du système hydraulique, il génère une plus grande force d’impact et s’adapte aux différentes conditions géologiques.
Combiné à la technologie de vibration hydraulique à haute fréquence, il garantit une construction en douceur de pieux de 6 à 10 mètres de profondeur et raccourcit la période de construction.
Structure entièrement adaptable pour tous types de pieux
La mâchoire de serrage amovible s'adapte à différents types de pieux en ciment/plaques d'acier/cylindres (allant de 10 à 300 mm) et s'applique à davantage de conditions de travail.
 Entretien simple : gain de temps et sans souci

Structure du batteur de pieux

première de qualité A avec étau de qualité stable ;
Matière
longueur : 49 à 102 pouces.

Bloc excentrique
Conception spéciale avec puissance de vibration élevée ; fort pouvoir vibratoire.

Caoutchoucs
Bloc amortisseur de nouvelle conception ;
Pour réduire la force de vibration de 70 à 80 %, pour protéger la machine elle-même.

Clip Mouth
Casted clip avec une durée de service plus longue, économisez sur les coûts après-vente.

Moteur rotatif
La puissance du moteur de rotation spécial est supérieure à 30 % par rapport aux autres marques. Moteur

vibrant
Moteur Parker avec une qualité satisfaisante ;
Double dispositif d'appoint d'huile pour prolonger la durée de vie du moteur.

Remplacement
des buses de serrage spéciales qui augmentent la force de serrage 2 fois ;
Tirer rapidement les pieux sans casser la pince.

Applications opérationnelles

Témoin client

  • Pilote, pas de temps d'arrêt

leader Engin de battage/marteau vibrant

Fabricant en Chine

Depuis 2002

1. Fabricant d'origine à prix compétitif
2. Services OEM/ODM
3. 12 mois de garantie

Engin de battage/marteau vibro

Engin de battage vibrant hydraulique RV-100 pour excavatrice de 7 à 12 tonnes
Engin de battage vibrant hydraulique RV-100 pour excavatrice de 7 à 12 tonnes
Un engin de battage est un dispositif utilisé pour enfoncer des pieux (poteaux) dans le sol afin de fournir un support de fondation à des bâtiments ou à d'autres structures. Il est principalement utilisé pour les excavatrices. Le batteur de pieux d'excavatrice est principalement utilisé pour le battage de pieux.
0
0
Marteau vibro hydraulique RV-150 pour excavatrice de 12 à 17 tonnes
Marteau vibro hydraulique RV-150 pour excavatrice de 12 à 17 tonnes
Un engin de battage est un dispositif utilisé pour enfoncer des pieux (poteaux) dans le sol afin de fournir un support de fondation à des bâtiments ou à d'autres structures. Il est principalement utilisé pour les excavatrices. Le batteur de pieux d'excavatrice est principalement utilisé pour le battage de pieux.
0
0
Marteau vibrant pour palplanches RV-250 pour excavatrice de 20 à 25 tonnes
Marteau vibrant pour palplanches RV-250 pour excavatrice de 20 à 25 tonnes
Un engin de battage est un dispositif utilisé pour enfoncer des pieux (poteaux) dans le sol afin de fournir un support de fondation à des bâtiments ou à d'autres structures. Il est principalement utilisé pour les excavatrices. Le batteur de pieux d'excavatrice est principalement utilisé pour le battage de pieux.
0
0
Marteau vibro d'excavatrice RV-300 de 30 à 33 tonnes pour pieux
Marteau vibro d'excavatrice RV-300 de 30 à 33 tonnes pour pieux
Les batteurs de pieux vibrants hydrauliques profitent des vibrations à haute fréquence générées par le moteur et transmettent la force de vibration au batteur de pieux vibrant hydraulique. Entraîner des changements dans le sol autour de la structure des pieux entraînant une diminution des vibrations et de la résistance.
0
0
Marteau vibro d'excavatrice de 25 à 30 tonnes pour le battage de pieux RV-280
Marteau vibro d'excavatrice de 25 à 30 tonnes pour le battage de pieux RV-280
Un engin de battage est un dispositif utilisé pour enfoncer des pieux (poteaux) dans le sol afin de fournir un support de fondation à des bâtiments ou à d'autres structures. Il est principalement utilisé pour les excavatrices. Le batteur de pieux d'excavatrice est principalement utilisé pour le battage de pieux.
0
0
Marteau vibrant hydraulique RV-330 pour excavatrice de 33 à 38 tonnes
Marteau vibrant hydraulique RV-330 pour excavatrice de 33 à 38 tonnes
Liquéfaction du sol autour du corps du pieu, réduisant le frottement latéral du pieu et la résistance du sol, et sous la pression de l'excavatrice, le marteau vibrant et le poids du pieu ont coulé dans le sol.
0
0
Fabricant et fournisseur de battage vibrant hydraulique RV-350 pour excavatrice de 38 à 45 tonnes
Fabricant et fournisseur de battage vibrant hydraulique RV-350 pour excavatrice de 38 à 45 tonnes
Liquéfaction du sol autour du corps du pieu, réduisant le frottement latéral du pieu et la résistance du sol, et sous la pression de l'excavatrice, le marteau vibrant et le poids du pieu ont coulé dans le sol.
0
0
Marteau vibrant hydraulique RV-400 pour excavatrice de 45 à 52 tonnes
Marteau vibrant hydraulique RV-400 pour excavatrice de 45 à 52 tonnes
Liquéfaction du sol autour du corps du pieu, réduisant le frottement latéral du pieu et la résistance du sol, et sous la pression de l'excavatrice, le marteau vibrant et le poids du pieu ont coulé dans le sol.
0
0

Vous ne trouvez pas le marteau perforateur/vibro idéal pour vos industries ?

Nous fournissons des solutions personnalisées à tous nos clients et proposons   un vibro-marteau dont vous pouvez profiter.

À propos de RAY Attachments : votre fournisseur expert de batteurs de pieux et de marteaux vibrants

RAY Attachments est l'un des principaux fabricants de marteaux vibrants/batteurs de pieux en Chine. La qualité de tous les produits est strictement sous contrôle depuis le traitement jusqu'à la livraison. Grâce à l'innovation et à l'amélioration continues, l'entreprise a obtenu successivement les certifications ISO 9001, CE et brevets techniques. Nos produits ont été vendus à de nombreux clients nationaux et étrangers et des partenariats à long terme ont été développés.

Paramètres techniques du marteau perforateur/marteau vibro

Types de marteaux vibrants/batteurs de pieux

Marteau vibrant
Marteau vibrant

Marteau vibro à poignée latérale
Marteau vibro à poignée latérale

 Spécifications du batteur de pieux/marteau vibro

MARTEAU VIBRO RAY

Modèle Unité RV-150 RV-200 RV-250 RV-300 RV-350 RV-400
Poids du porteur T 12-15 20-22 23-27 28-35 36-40 41-55
Pression de service Bar ≤300 ≤300 ≤300 ≤300 ≤300 ≤300
Débit d'huile de travail L/min 69 110 165 220 256 303
Poids Kilogrammes 1200 1400 1600 2100 2400 2500
Moment excentrique Kg·m 2.8 4.3 4.9 6.3 7.3 8.8
Fréquence Régime 2500 2500 2500 2500 2500 2500
Force centrifuge Kn 193 295 336 433 501 605
Poids du bras Kilogrammes 400 700 800
Longueur du bras m 1.5 2 2.5
Type/poids de la pince Kilogrammes C15:450 C16:548
Largeur des palplanches mm 200-600 260-800
Force de serrage des palplanches T 35 45
Diamètre des pieux tubulaires mm 320-600 450-1600
Force de serrage des pieux tubulaires T 35 45
MARTEAU VIBRO À GRIP LATÉRAL RAY
Modèle Unité SV30 SV40 SV50 SV60 SV70
Moment excentrique kg·m 3.0 4.0 5.1 6.3 7.3
Force centrifuge KN 206-297 275-396 350-505 433-624 502-723
Fréquence tr/min 2500-3000 2500-3000 2500-3000 2500-3000 2500-3000
Poids total T 1.80  2.63  2.76  3.21  3.24
livres/livres 3968.32  5798.16  6084.76  7076.84  7142.98
Angle d'oscillation/inclinaison degré 360/+25 360/+25 360/+25 360/+25 360/+25
   Débit d'huile L/min 80  110  165  221  256
gpm 21  29  44  58  68
Amplitude mm 3.3 5 6 6 7
pouce 0.13  0.20  0.24  0.24  0.28
Force de préhension latérale tonne 50 50 50 60 60
livres/livres 110231 110231 110231 132277 132277
  Force de serrage T 43 43 43 62 62
livres/livres 94799 94799 94799 136686 136686
  Coup de bras mm 250 250 250 250 250
pouce 9.84  9.84  9.84  9.84  9.84
Dimensions (L*L*H) mm 1030x1485x2042  1350x1050x2410 1350x1050x2410 1600x1280x2610 1600x1280x2610
pouce 40,55∗58,46∗80,39 53,15∗41,34∗94,88 53,15∗41,34∗94,88 62,99∗50,39∗102,76 62,99∗50,39∗102,76
Excavatrice T 13-18 20-23 24-27 28-33 34-40
livres/livres 28660−39683 44092−50706 52911−59525 61729−72752 74957−88185
Largeur des palplanches mm 400-800 350-800 400-1000
pouce 15h75−31h50 13h78−31h50 15h75−39h37
Poutres en H mm H100-H400 H200-H500 H250-H500
pouce H3,94−H15,75 H7,87−H19,69 H9.84−H19.69
 Pieux en bois mm φ220-325 φ120-400 φ160-600
pouce φ8,66−12,80 φ4,72−15,75 φ6,30−23,62
Pieux tubulaires mm φ90-350 φ120-400 φ160-600
pouce φ3,54−13,78 φ4,72−15,75 φ6,30−23,62
Longueur maximale des poils (sol commun) m 12 12 12 18 18
pouce 472.44  472.44  472.44  708.66  708.66
Poids maximum du pieu de serrage kilos 600 1000 1000 1500 1500
livres/livres 1322.77 2204.22 2204.22 3306.93 3306.93

 Avantages du marteau perforateur/marteau vibro

MARTEAU VIBRO RAY
 Le moteur de rotation hydraulique et l'engrenage sont intégrés, ce qui peut efficacement éviter la pollution par les hydrocarbures et les collisions, un remplacement facile des engrenages, un ajustement serré, stable et durable.
Le corps de la boîte adopte une structure ouverte pour assurer l'équilibre de la pression à l'intérieur de la boîte et stabiliser l'évacuation de la chaleur.
L'utilisation de blocs de caoutchouc d'amortissement importés de haute performance, de qualité stable et de longue durée de vie.
Le moteur hydraulique importé d'origine, des performances stables, une qualité supérieure.
Le cylindre de buse est solide en termes de poussée et de maintien de la pression, stable et fiable, garantissant que le corps du pieu n'est pas desserré et assure la sécurité de la construction.
Le matériau de la buse est constitué d'une plaque d'usure importée, qui présente des performances stables et une longue durée de vie.
RAY À GRIP LATÉRAL  MARTEAU VIBRO
 Élastomère : Importé et personnalisé, assure sa durée de vie.
Boîte de vitesses : la boîte de vitesses de haute précision garantit un fonctionnement stable et à long terme.
Pince principale : la pince est constituée d'un bloc solide, avec une structure solide et de petite taille.
Poignée latérale : Mâchoires facilement interchangeables, en fonction des conditions de travail.
Mâchoires : formage unique CNC, traitement thermique sous vide, trempe et durcissement à haute température, excellent matériau, solide et résistant à l'usure.

 Emballage et expédition du batteur de battage/marteau vibro

 Vidéos de battage de pieux/marteau vibro

 Catalogue de batteurs de pieux/marteaux vibrateurs

Accessoires d'excavatrice associés

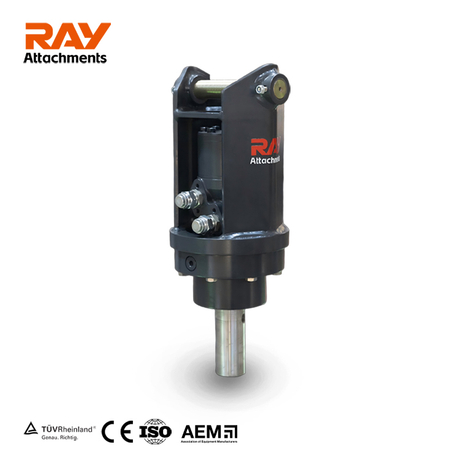

Tarière à terre
