Sistema de condução e extração hidráulica de pilha completa. Consegue construção em uma etapa para estacas de 6 a 10 m de profundidade

Martelo vibratório/bate-estaca

Por que nos escolher

Um sistema hidráulico em bom funcionamento garante força de impacto
Sob pressão e vazão normais do sistema hidráulico, gera maior força de impacto, adapta-se a diferentes condições geológicas.
Combinado com a tecnologia de vibração hidráulica de alta frequência, garante uma construção suave de estacas de 6 a 10 metros de profundidade e encurta o período de construção.
Estrutura totalmente adaptável para todos os tipos de estacas

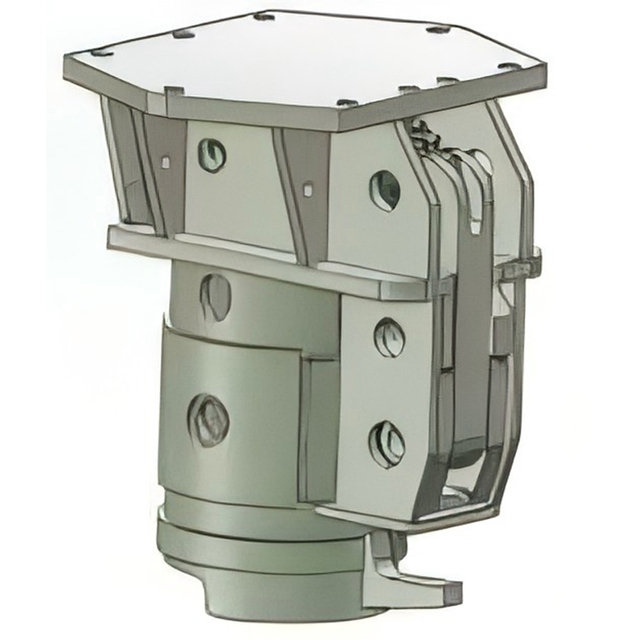

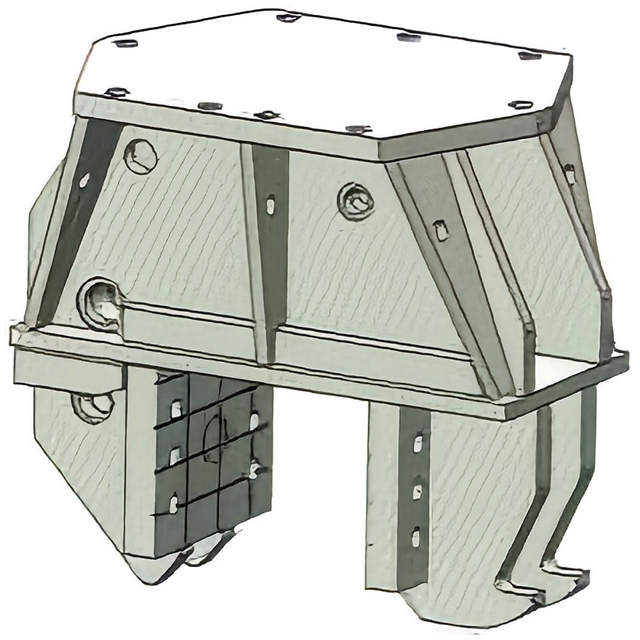

A mandíbula de fixação removível acomoda diferentes tipos de estacas de cimento/placa de aço/cilindro (variando de 10 a 300 mm) e se aplica a mais condições de trabalho.
 Manutenção simples – economia de tempo e sem preocupações

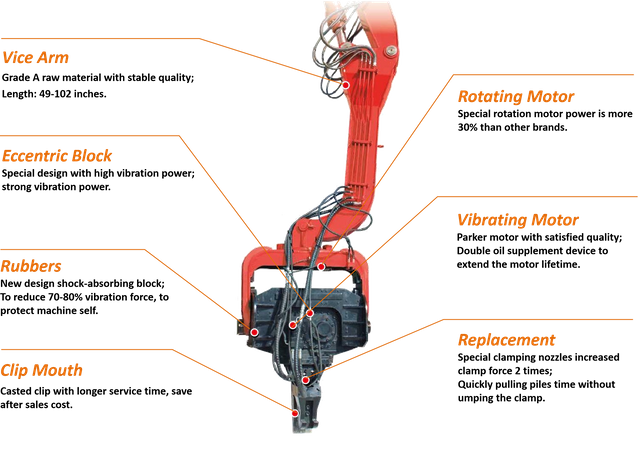

Estrutura do bate-estaca

Vice Arm Grau A com qualidade estável ；
Matéria-prima
Comprimento: 49-102 polegadas.

Bloco Excêntrico
Design especial com alto poder de vibração; forte poder de vibração.

Borrachas
Bloco de absorção de choque com novo design;
Para reduzir 70-80% da força de vibração, para proteger a máquina.

Clip Mouth
Casted clip com maior tempo de serviço, economiza custo pós-venda.

Motor Rotativo
A potência do motor de rotação especial é superior a 30% do que outras marcas. Motor

Vibratório Motor
Parker com qualidade satisfeita;
Dispositivo duplo de suplemento de óleo para prolongar a vida útil do motor.

Substituição
Bicos de fixação especiais aumentaram a força de fixação em 2 vezes;
Puxar rapidamente as pilhas sem apertar a braçadeira.

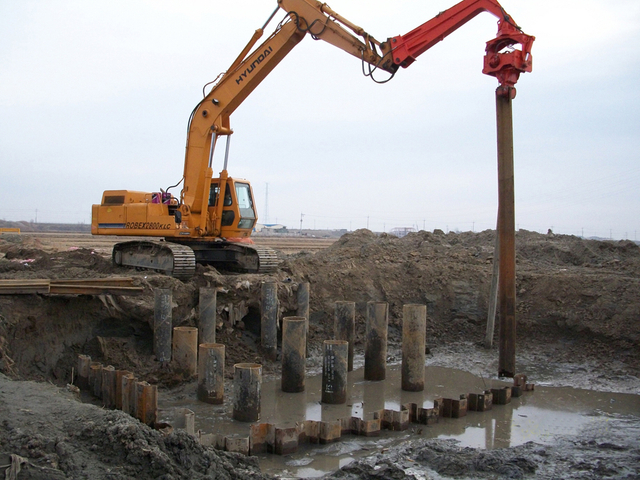

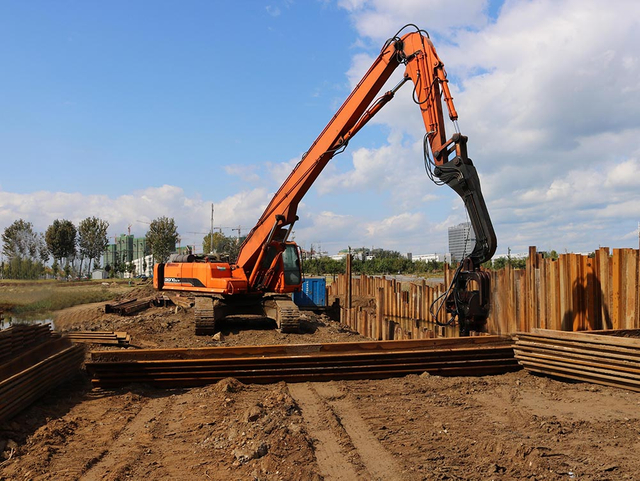

Aplicações Operacionais

Testemunho do cliente

  • Motorista, sem tempo de inatividade

Bate-estaca líder /martelo vibratório

Fabricante na China

Desde 2002

1. Fabricante original com preço competitivo
2. Serviços OEM/ODM
3. 12 meses de garantia

Bate-estaca/martelo vibratório

Bate-estaca vibratória hidráulica RV-100 para escavadeira de 7-12 toneladas
Bate-estaca vibratória hidráulica RV-100 para escavadeira de 7-12 toneladas
Um bate-estacas é um dispositivo usado para cravar estacas (postes) no solo para fornecer suporte de fundação para edifícios ou outras estruturas. É usado principalmente para escavadeiras. O bate-estacas da escavadeira é usado principalmente para empilhar.
0
0
Martelo vibratório hidráulico RV-150 para escavadeira de 12-17 toneladas
Martelo vibratório hidráulico RV-150 para escavadeira de 12-17 toneladas
Um bate-estacas é um dispositivo usado para cravar estacas (postes) no solo para fornecer suporte de fundação para edifícios ou outras estruturas. É usado principalmente para escavadeiras. O bate-estacas da escavadeira é usado principalmente para empilhar.
0
0
Martelo vibratório de estaca-prancha RV-250 para escavadeira de 20-25 toneladas
Martelo vibratório de estaca-prancha RV-250 para escavadeira de 20-25 toneladas
Um bate-estacas é um dispositivo usado para cravar estacas (postes) no solo para fornecer suporte de fundação para edifícios ou outras estruturas. É usado principalmente para escavadeiras. O bate-estacas da escavadeira é usado principalmente para empilhar.
0
0
Martelo vibratório para escavadeira RV-300 de 30-33 toneladas para empilhamento
Martelo vibratório para escavadeira RV-300 de 30-33 toneladas para empilhamento
Os bate-estacas vibratórios hidráulicos aproveitam a vibração de alta frequência gerada pelo motor e transmitem a força de vibração ao bate-estacas vibratório hidráulico. Leva a mudanças no solo ao redor da estrutura da estaca para diminuição da vibração e da resistência.
0
0
Martelo vibratório de escavadeira de 25-30 toneladas para cravação de estacas RV-280
Martelo vibratório de escavadeira de 25-30 toneladas para cravação de estacas RV-280
Um bate-estacas é um dispositivo usado para cravar estacas (postes) no solo para fornecer suporte de fundação para edifícios ou outras estruturas. É usado principalmente para escavadeiras. O bate-estacas da escavadeira é usado principalmente para empilhar.
0
0
Martelo vibratório hidráulico RV-330 para escavadeira de 33-38 toneladas
Martelo vibratório hidráulico RV-330 para escavadeira de 33-38 toneladas
Liquefação do solo ao redor do corpo da estaca, reduzindo o atrito lateral da estaca e a resistência do solo, e sob a pressão da escavadeira, o martelo vibratório da estaca e o peso da estaca afundaram no solo.
0
0
Fabricante de bate-estacas vibratório hidráulico fornecedor RV-350 para escavadeira de 38-45 toneladas
Fabricante de bate-estacas vibratório hidráulico fornecedor RV-350 para escavadeira de 38-45 toneladas
Liquefação do solo ao redor do corpo da estaca, reduzindo o atrito lateral da estaca e a resistência do solo, e sob a pressão da escavadeira, o martelo vibratório da estaca e o peso da estaca afundaram no solo.
0
0
Martelo vibratório hidráulico RV-400 para escavadeira de 45-52 toneladas
Martelo vibratório hidráulico RV-400 para escavadeira de 45-52 toneladas
Liquefação do solo ao redor do corpo da estaca, reduzindo o atrito lateral da estaca e a resistência do solo, e sob a pressão da escavadeira, o martelo vibratório da estaca e o peso da estaca afundaram no solo.
0
0

Não consegue encontrar bate-estacas/martelo vibratório ideal para suas indústrias?

Fornecemos soluções personalizadas para todos os nossos clientes e oferecemos   martelo vibratório que você pode aproveitar.

Sobre os acessórios RAY: seu fornecedor especializado em bate-estacas/martelo vibratório

RAY Attachments é um fabricante líder de bate-estacas/martelo vibratório na China. A qualidade de todos os produtos está estritamente sob controle, desde o processamento até a entrega. Através da inovação e melhoria contínuas, a empresa obteve sucessivamente ISO 9001, certificações CE e patentes técnicas. Nossos produtos foram vendidos para clientes amplamente nacionais e estrangeiros e parcerias de longo prazo foram desenvolvidas.

Parâmetros técnicos do bate-estaca/martelo vibratório

Tipos de bate-estacas/martelo vibratório

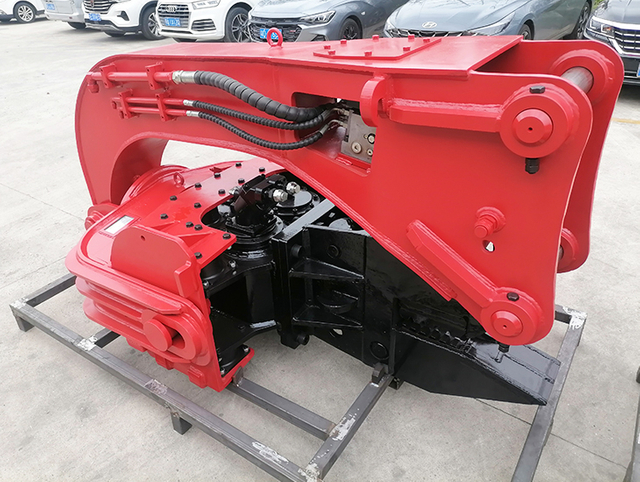

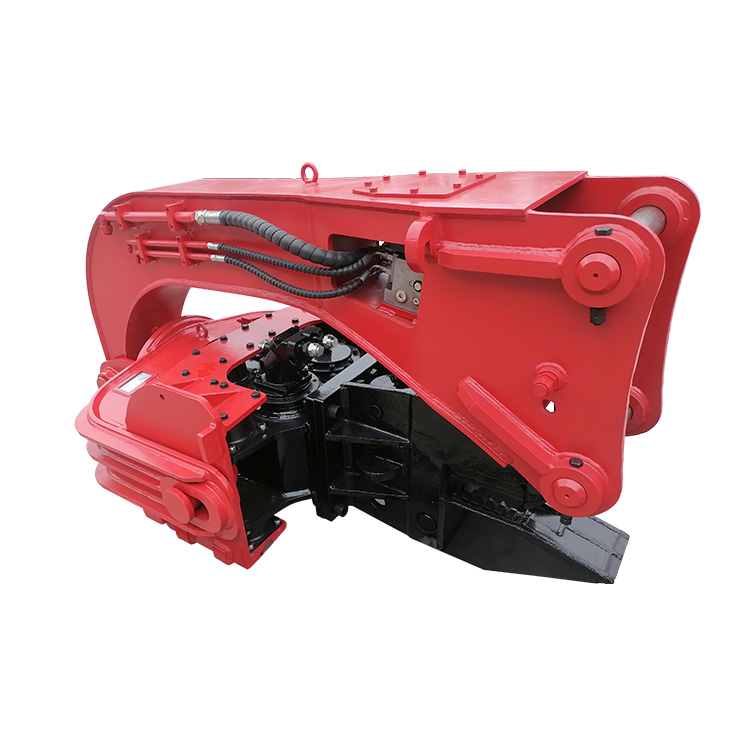

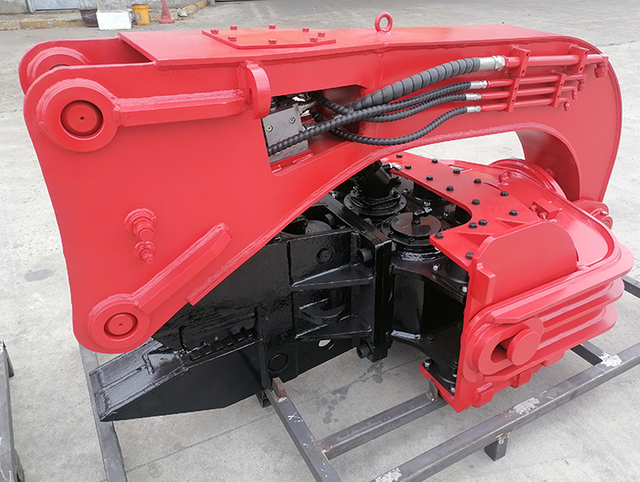

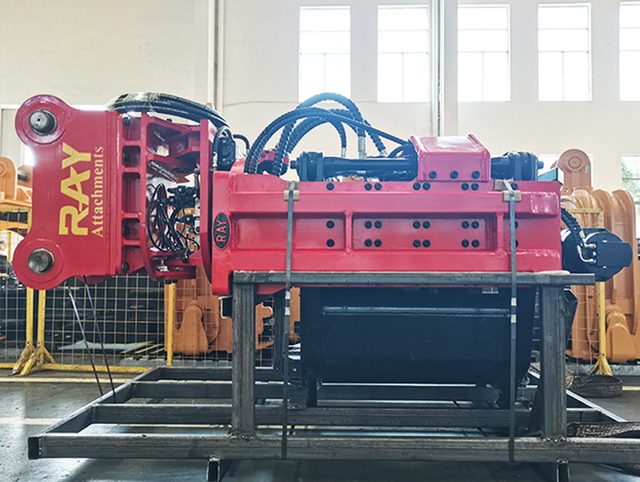

Martelo Vibro
Martelo Vibro

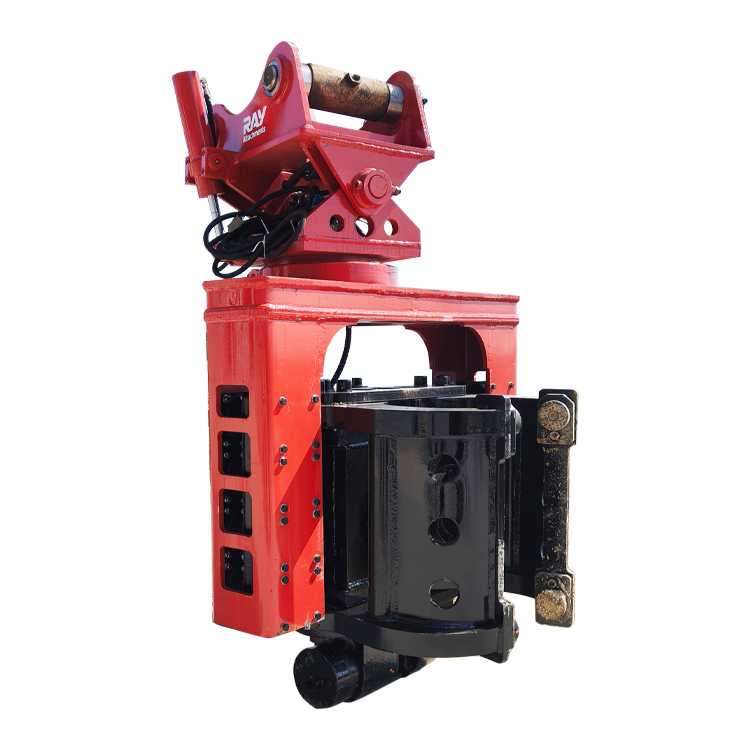

Martelo Vibro de Aperto Lateral
Martelo Vibro de Aperto Lateral

 Especificação do bate-estaca/martelo vibratório

MARTELO VIBRO RAY

Modelo Unidade RV-150 RV-200 RV-250 RV-300 RV-350 RV-400
Peso do transportador T 12-15 20-22 23-27 28-35 36-40 41-55
Pressão de Trabalho Bar ≤300 ≤300 ≤300 ≤300 ≤300 ≤300
Fluxo de óleo de trabalho L/min 69 110 165 220 256 303
Peso Kg 1200 1400 1600 2100 2400 2500
Momento Excêntrico Kg·m 2.8 4.3 4.9 6.3 7.3 8.8
Freqüência Rotações 2500 2500 2500 2500 2500 2500
Força Centrífuga Kn 193 295 336 433 501 605
Peso do braço Kg 400 700 800
Comprimento do braço eu 1.5 2 2.5
Tipo/peso da braçadeira Kg C15:450 C16:548
Largura das estacas pranchas milímetros 200-600 260-800
Força de fixação de estacas pranchas T 35 45
Diâmetro das estacas tubulares milímetros 320-600 450-1600
Força de fixação de estacas tubulares T 35 45
MARTELO VIBRO RAY SIDE GRIP
Modelo Unidade SV30 SV40 SV50 SV60 SV70
Momento Excêntrico kg·m 3.0 4.0 5.1 6.3 7.3
Força Centrífuga KN 206-297 275-396 350-505 433-624 502-723
Freqüência rpm 2500-3000 2500-3000 2500-3000 2500-3000 2500-3000
Peso total T 1.80  2.63  2.76  3.21  3.24
libras/libras 3968.32  5798.16  6084.76  7076.84  7142.98
Ângulo de oscilação/inclinação grau 360/+25 360/+25 360/+25 360/+25 360/+25
   Fluxo de óleo Lpm 80  110  165  221  256
gpm 21  29  44  58  68
Amplitude milímetros 3.3 5 6 6 7
polegada 0.13  0.20  0.24  0.24  0.28
Força de preensão lateral tonelada 50 50 50 60 60
libras/libras 110231 110231 110231 132277 132277
  Força de aperto T 43 43 43 62 62
libras/libras 94799 94799 94799 136686 136686
  Braço milímetros 250 250 250 250 250
polegada 9.84  9.84  9.84  9.84  9.84
Dimensões (C*L*A) milímetros 1030x1485x2042  1350x1050x2410 1350x1050x2410 1600x1280x2610 1600x1280x2610
polegada 40,55∗58,46∗80,39 53,15∗41,34∗94,88 53,15∗41,34∗94,88 62,99∗50,39∗102,76 62,99∗50,39∗102,76
Escavadora T 13-18 20-23 24-27 28-33 34-40
libras/libras 28660−39683 44092−50706 52911−59525 61729−72752 74957−88185
Largura das estacas pranchas milímetros 400-800 350-800 400-1000
polegada 15,75-31,50 13,78-31,50 15,75-39,37
Vigas H milímetros H100-H400 H200-H500 H250-H500
polegada H3.94-H15.75 H7.87-H19.69 H9.84-H19.69
 Pilhas de madeira milímetros φ220-325 φ120-400 φ160-600
polegada φ8,66−12,80 φ4,72−15,75 φ6,30−23,62
Pilhas de tubos milímetros φ90-350 φ120-400 φ160-600
polegada φ3,54−13,78 φ4,72−15,75 φ6,30−23,62
Comprimento máximo da pilha (solo comum) eu 12 12 12 18 18
polegada 472.44  472.44  472.44  708.66  708.66
Peso máximo da pilha de fixação kg 600 1000 1000 1500 1500
libras/libras 1322.77 2204.22 2204.22 3306.93 3306.93

 Vantagens do bate-estaca/martelo vibratório

MARTELO VIBRO RAY
 O motor de giro hidráulico e a engrenagem são integrados, o que pode efetivamente evitar poluição e colisão por óleo, fácil substituição de engrenagens, ajuste perfeito, estável e durável.
O corpo da caixa adota uma estrutura aberta para garantir o equilíbrio da pressão dentro da caixa e estabilizar a remoção de calor.
O uso de blocos de borracha de amortecimento importados de alto desempenho, qualidade estável e longa vida.
O motor hidráulico importado original, desempenho estável, qualidade superior.
O cilindro do bocal é forte em termos de empuxo e manutenção de pressão, estável e confiável, garantindo que o corpo da estaca não fique solto e garantindo a segurança da construção.
O material do bico é feito de placa de desgaste importada, que possui desempenho estável e longa vida útil.
RAY  SIDE GRIP MARTELO VIBRO
 Elastômero: Importado e customizado, garante sua vida útil.
Caixa de engrenagens: A caixa de engrenagens de alta precisão garante uma operação estável e de longo prazo.
Pinça Principal: A pinça é constituída por um bloco sólido, com estrutura sólida e tamanho reduzido.
Punho lateral: Mordentes facilmente trocáveis, dependendo da condição de trabalho.
Mandíbulas: formação única CNC, tratamento térmico a vácuo, têmpera e endurecimento em alta temperatura, material excelente, forte e resistente ao desgaste.

 Embalagem e envio do bate-estaca/martelo vibratório

 Vídeos do bate-estaca/martelo vibratório

 Catálogo de bate-estacas/martelo vibratório

Acessórios de escavadeira relacionados

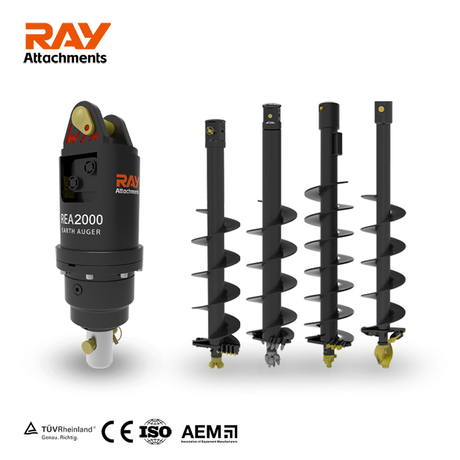

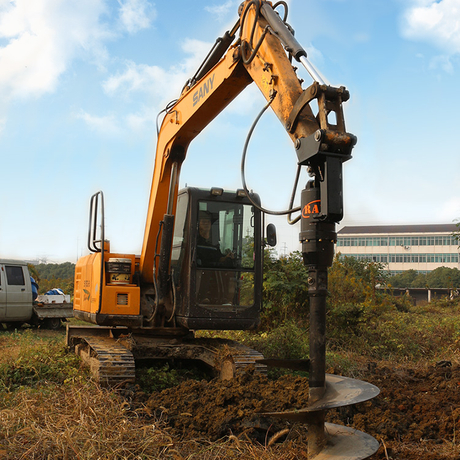

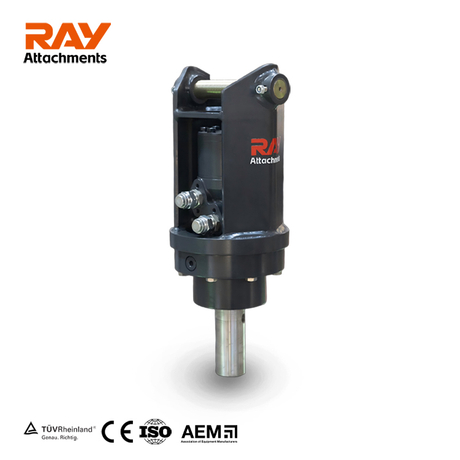

Trado Terrestre
