Sistema di guida ed estrazione idraulica a pila intera. Realizza la costruzione in un unico passaggio per pali profondi 6-10 m

Martello vibrante/battipalo

Perché scegliere noi

Un sistema idraulico ben funzionante garantisce la forza del colpo
In condizioni di pressione e flusso normali del sistema idraulico, genera una maggiore forza d'impatto e si adatta alle diverse condizioni geologiche.
Combinato con la tecnologia di vibrazione idraulica ad alta frequenza, garantisce una costruzione regolare di pali profondi 6-10 metri e riduce il periodo di costruzione.
Struttura completamente adattabile a tutti i tipi di pali
La ganascia della pinza staccabile è adatta a diversi tipi di pali in cemento/piastre di acciaio/cilindri (da 10 a 300 mm) e si applica a più condizioni di lavoro.
 Manutenzione semplice: fa risparmiare tempo e senza preoccupazioni

Struttura del battipalo

Vice Arm
Grado A materia prima con qualità stabile;
Lunghezza: 49-102 pollici.

Blocco eccentrico
Design speciale con elevato potere di vibrazione; forte potere di vibrazione.

Gomme
Blocco ammortizzante di nuovo design;
Per ridurre la forza di vibrazione del 70-80%, per proteggere la macchina.

Clip Bocca
Clip fusa con tempi di manutenzione più lunghi, risparmio sui costi post-vendita.

Motore rotante
La potenza del motore di rotazione speciale è superiore al 30% rispetto ad altre marche. Motore

vibrante
Motore Parker con qualità soddisfatta;
Doppio dispositivo di supplemento olio per prolungare la durata del motore.

Sostituzione
Gli speciali ugelli di serraggio aumentano la forza di serraggio di 2 volte;
Tirare rapidamente le pile senza saltare il morsetto.

Applicazioni operative

Testimone del cliente

  • Autista, nessun tempo morto

leader Battipalo/Martello vibrante

Produttore in Cina

Dal 2002

1. Produttore originale con prezzo competitivo
2. Servizi OEM/ODM
3. 12 mesi di garanzia

Battipalo/Martello vibrante

Battipalo vibrante idraulico RV-100 per escavatore da 7-12 tonnellate
Battipalo vibrante idraulico RV-100 per escavatore da 7-12 tonnellate
Un battipalo è un dispositivo utilizzato per piantare pali (pali) nel terreno per fornire supporto di fondazione per edifici o altre strutture. Viene utilizzato principalmente per gli escavatori. Il battipalo dell'escavatore viene utilizzato principalmente per la palificazione.
0
0
Martello vibrante idraulico RV-150 per escavatore da 12-17 tonnellate
Martello vibrante idraulico RV-150 per escavatore da 12-17 tonnellate
Un battipalo è un dispositivo utilizzato per piantare pali (pali) nel terreno per fornire supporto di fondazione per edifici o altre strutture. Viene utilizzato principalmente per gli escavatori. Il battipalo dell'escavatore viene utilizzato principalmente per la palificazione.
0
0
Martello vibrante per palancole RV-250 per escavatore da 20-25 tonnellate
Martello vibrante per palancole RV-250 per escavatore da 20-25 tonnellate
Un battipalo è un dispositivo utilizzato per piantare pali (pali) nel terreno per fornire supporto di fondazione per edifici o altre strutture. Viene utilizzato principalmente per gli escavatori. Il battipalo dell'escavatore viene utilizzato principalmente per la palificazione.
0
0
Martello vibrante per escavatore RV-300 da 30-33 tonnellate per palificazioni
Martello vibrante per escavatore RV-300 da 30-33 tonnellate per palificazioni
I battipali vibranti idraulici sfruttano il vantaggio delle vibrazioni ad alta frequenza generate dal motore e trasmettono la forza di vibrazione al battipalo vibrante idraulico. Portare a cambiamenti nel terreno attorno alla struttura del palo con conseguente diminuzione delle vibrazioni e della resistenza.
0
0
Martello vibrante per escavatore da 25-30 tonnellate per battitura di pali RV-280
Martello vibrante per escavatore da 25-30 tonnellate per battitura di pali RV-280
Un battipalo è un dispositivo utilizzato per piantare pali (pali) nel terreno per fornire supporto di fondazione per edifici o altre strutture. Viene utilizzato principalmente per gli escavatori. Il battipalo dell'escavatore viene utilizzato principalmente per la palificazione.
0
0
Battipalo vibrante idraulico RV-330 per escavatore da 33-38 tonnellate
Battipalo vibrante idraulico RV-330 per escavatore da 33-38 tonnellate
La liquefazione del terreno attorno al corpo del palo, riducendo l'attrito laterale del palo e la resistenza del terreno, e sotto la pressione dell'escavatore, il martello vibrante e il peso del palo affondavano nel terreno.
0
0
Produttore di battipalo vibrante idraulico Fornitore RV-350 per escavatore da 38-45 tonnellate
Produttore di battipalo vibrante idraulico Fornitore RV-350 per escavatore da 38-45 tonnellate
La liquefazione del terreno attorno al corpo del palo, riducendo l'attrito laterale del palo e la resistenza del terreno, e sotto la pressione dell'escavatore, il martello vibrante e il peso del palo affondavano nel terreno.
0
0
Martello vibrante idraulico RV-400 per escavatore da 45-52 tonnellate
Martello vibrante idraulico RV-400 per escavatore da 45-52 tonnellate
La liquefazione del terreno attorno al corpo del palo, riducendo l'attrito laterale del palo e la resistenza del terreno, e sotto la pressione dell'escavatore, il martello vibrante e il peso del palo affondavano nel terreno.
0
0

Non riesci a trovare il battipalo/martello vibrante ideale per i tuoi settori?

Forniamo soluzioni personalizzate a tutti i nostri clienti e offriamo   martelli vibranti di cui puoi trarre vantaggio.

Informazioni sugli accessori RAY: il vostro fornitore esperto di battipali/martelli vibranti

RAY Connections è un produttore leader di battipalo/martelli vibranti in Cina. La qualità di tutti i prodotti è rigorosamente sotto controllo dalla lavorazione alla consegna. Attraverso l'innovazione e il miglioramento continui, l'azienda ha ottenuto successivamente la certificazione ISO 9001, CE e brevetti tecnici. I nostri prodotti sono stati venduti a clienti nazionali ed esteri e sono state sviluppate partnership a lungo termine.

Parametri tecnici del battipalo/martello vibrante

Tipi di battipalo/martelli vibranti

Martello vibrante
Martello vibrante

Martello vibrante con impugnatura laterale
Martello vibrante con impugnatura laterale

 Specifiche del battipalo/martello vibrante

MARTELLO VIBRO A RAGGI

Modello Unità RV-150 RV-200 RV-250 RV-300 RV-350 RV-400
Peso del trasportatore T 12-15 20-22 23-27 28-35 36-40 41-55
Pressione di esercizio Sbarra ≤300 ≤300 ≤300 ≤300 ≤300 ≤300
Flusso dell'olio funzionante l/min 69 110 165 220 256 303
Peso Kg 1200 1400 1600 2100 2400 2500
Momento eccentrico Kg·m 2.8 4.3 4.9 6.3 7.3 8.8
Frequenza Giri/min 2500 2500 2500 2500 2500 2500
Forza centrifuga Kn 193 295 336 433 501 605
Peso del braccio Kg 400 700 800
Lunghezza del braccio M 1.5 2 2.5
Tipo/peso del morsetto Kg C15:450 C16:548
Larghezza delle palancole mm 200-600 260-800
Forza di serraggio delle palancole T 35 45
Diametro dei pali tubolari mm 320-600 450-1600
Forza di serraggio dei pali tubolari T 35 45
MARTELLO VIBRO CON IMPUGNATURA LATERALE RAY
Modello Unità SV30 SV40 SV50 SV60 SV70
Momento eccentrico kg·m 3.0 4.0 5.1 6.3 7.3
Forza centrifuga KN 206-297 275-396 350-505 433-624 502-723
Frequenza giri/min 2500-3000 2500-3000 2500-3000 2500-3000 2500-3000
Peso totale T 1.80  2.63  2.76  3.21  3.24
libbre/libbre 3968.32  5798.16  6084.76  7076.84  7142.98
Angolo di oscillazione/inclinazione grado 360/+25 360/+25 360/+25 360/+25 360/+25
   Flusso dell'olio Lpm 80  110  165  221  256
gpm 21  29  44  58  68
Ampiezza mm 3.3 5 6 6 7
pollice 0.13  0.20  0.24  0.24  0.28
Forza di presa laterale tonnellata 50 50 50 60 60
libbre/libbre 110231 110231 110231 132277 132277
  Forza di serraggio T 43 43 43 62 62
libbre/libbre 94799 94799 94799 136686 136686
  Colpo di braccio mm 250 250 250 250 250
pollice 9.84  9.84  9.84  9.84  9.84
Dimensioni (L*L*A) mm 1030x1485x2042  1350x1050x2410 1350x1050x2410 1600x1280x2610 1600x1280x2610
pollice 40.55∗58.46∗80.39 53.15∗41.34∗94.88 53.15∗41.34∗94.88 62.99∗50.39∗102.76 62.99∗50.39∗102.76
Escavatore T 13-18 20-23 24-27 28-33 34-40
libbre/libbre 28660-39683 44092-50706 52911-59525 61729-72752 74957-88185
Larghezza delle palancole mm 400-800 350-800 400-1000
pollice 15.75-31.50 13.78-31.50 15.75-39.37
Travi ad H mm H100-H400 H200-H500 H250-H500
pollice H3.94−H15.75 H7.87−H19.69 H9.84−H19.69
 Mucchi di legname mm φ220-325 φ120-400 φ160-600
pollice φ8,66−12,80 φ4,72−15,75 φ6.30−23.62
Mucchi di tubi mm φ90-350 φ120-400 φ160-600
pollice φ3,54−13,78 φ4,72−15,75 φ6.30−23.62
Lunghezza massima del mucchio (terreno comune) M 12 12 12 18 18
pollice 472.44  472.44  472.44  708.66  708.66
Peso massimo del palo di bloccaggio kg 600 1000 1000 1500 1500
libbre/libbre 1322.77 2204.22 2204.22 3306.93 3306.93

 Vantaggi del battipalo/martello vibrante

MARTELLO VIBRO A RAGGI
 Il motore di oscillazione idraulico e l'ingranaggio sono integrati, che possono efficacemente evitare l'inquinamento da olio e la collisione, facile sostituzione dell'ingranaggio, aderenza perfetta, stabile e durevole.
Il corpo della scatola adotta una struttura aperta per garantire l'equilibrio della pressione all'interno della scatola e stabilizzare la rimozione del calore.
L'uso di blocchi di gomma smorzanti importati ad alte prestazioni, qualità stabile e lunga durata.
Il motore idraulico originale importato, prestazioni stabili, qualità superiore.
Il cilindro dell'ugello è forte nella spinta e nel mantenimento della pressione, stabile e affidabile, garantendo che il corpo del palo non sia allentato e garantendo la sicurezza della costruzione.
Il materiale dell'ugello è costituito da una piastra antiusura importata, che offre prestazioni stabili e una lunga durata.
RAY CON IMPUGNATURA LATERALE  MARTELLO VIBRO
 Elastomero: importato e personalizzato, ne garantisce la durata.
Cambio: il cambio ad alta precisione garantisce un funzionamento stabile e a lungo termine.
Morsetto principale: il morsetto è costituito da un blocco solido, con una struttura solida e dimensioni ridotte.
Impugnatura laterale: ganasce facilmente sostituibili, a seconda delle condizioni di lavoro.
Ganasce: formatura una tantum CNC, trattamento termico sotto vuoto, tempra e indurimento ad alta temperatura, materiale eccellente, forte e resistente all'usura.

 Imballaggio e spedizione di battipalo/martelli vibranti

 Video del battipalo/martello vibrante

 Catalogo battipalo/vibratori

Accessori correlati per escavatore

Trivella di terra

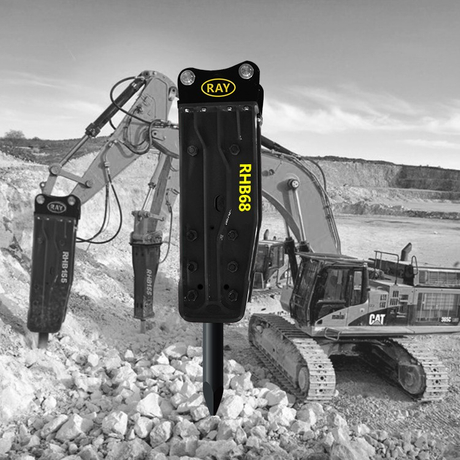

Martello idraulico
