Funktioniert für 300–2000 mm große quadratische/runde Pfähle, geringe Ausfallrate, 5–10 Sekunden pro Pfahl

Stapelbrecher

Warum sollten Sie sich für uns entscheiden?

Kernkomponenten:
Meißel: Wir verwenden das Material 42CRMO, das langlebiger ist.



Angemessener Aufbau:
Die Zylinderposition liegt in der Mitte und ihre Lebensdauer ist länger als die der Zylinderposition. Und reduzieren Sie die Beschädigung anderer Teile.
Einfache Montage & Demontage:
Sie müssen nur den Stiftschaft zerlegen und zusammenbauen, das Modul vergrößern oder verkleinern, um den Pfahldurchmesser verschiedener Durchmesser zu erfüllen.
Produktqualitätsprüfung:
Die Kontrolle während des gesamten Produktionsprozesses gewährleistet eine dauerhafte Qualität.



Pfahlbrecherstruktur

Der Kettenzug ist verstellbar und das Ladegewicht beträgt 4 Tonnen.
Das Schäkelbelastungsgewicht beträgt 3 Tonnen. Erfüllen Sie die nationalen Standards.
Die Position des Zylinders ist in der Mitte und seine Lebensdauer ist länger als die des Zylinders. Und Schäden an anderen Teilen reduzieren.
Es gibt 7 Arten von Stiftachsenlöchern, die zu verschiedenen Wellen passen. Um zu verhindern, dass sich die Form des Pfahlbrechers während des Betriebs ändert.
Die mechanische Belastung übt Druck auf die Strukturteile und nicht auf die Verbindung aus, als sie funktionierte, und der speziell von Sunny hergestellte Ölzylinder verwendete die doppelte Öldichtung.
Die besondere Form der Rohrleitung soll außerdem den Schutz des Hydrauliksystems unter allen Arbeitsbedingungen gewährleisten.

Operative Anwendungen

Kundenzeuge

Führender Pfahlbrecherhersteller in China seit 2002

1. Originalhersteller mit wettbewerbsfähigem Preis
2. OEM/ODM-Services
3. 12 Monate Garantie

Arten von Pfahlbrechern

Ein Pfahlbrecher oder eine Pfahlzerkleinerungsmaschine ist ein wichtiges Gerät, das bei Bauprojekten mit Pfählen zum Einsatz kommt. Pfähle sind lange, zylindrische Strukturen aus Beton oder Stahl, die zur Gründungsunterstützung von Gebäuden und anderen Bauwerken dienen. Der Vorgang des Abbrechens von Pfählen wird als Pfahlbrechen bezeichnet. Dabei kommt der Pfahlschneider oder Pfahlbrecher ins Spiel.

Der auf einem Bagger montierte Pfahlschneider ist eine leistungsstarke Maschine, die Betonpfähle problemlos und mit großer Präzision und Geschwindigkeit durchtrennen kann. Der Betonpfahlbauprozess kann zeitaufwändig und herausfordernd sein, aber mit der Verwendung eines Pfahlbrechers wird er viel einfacher und schneller.

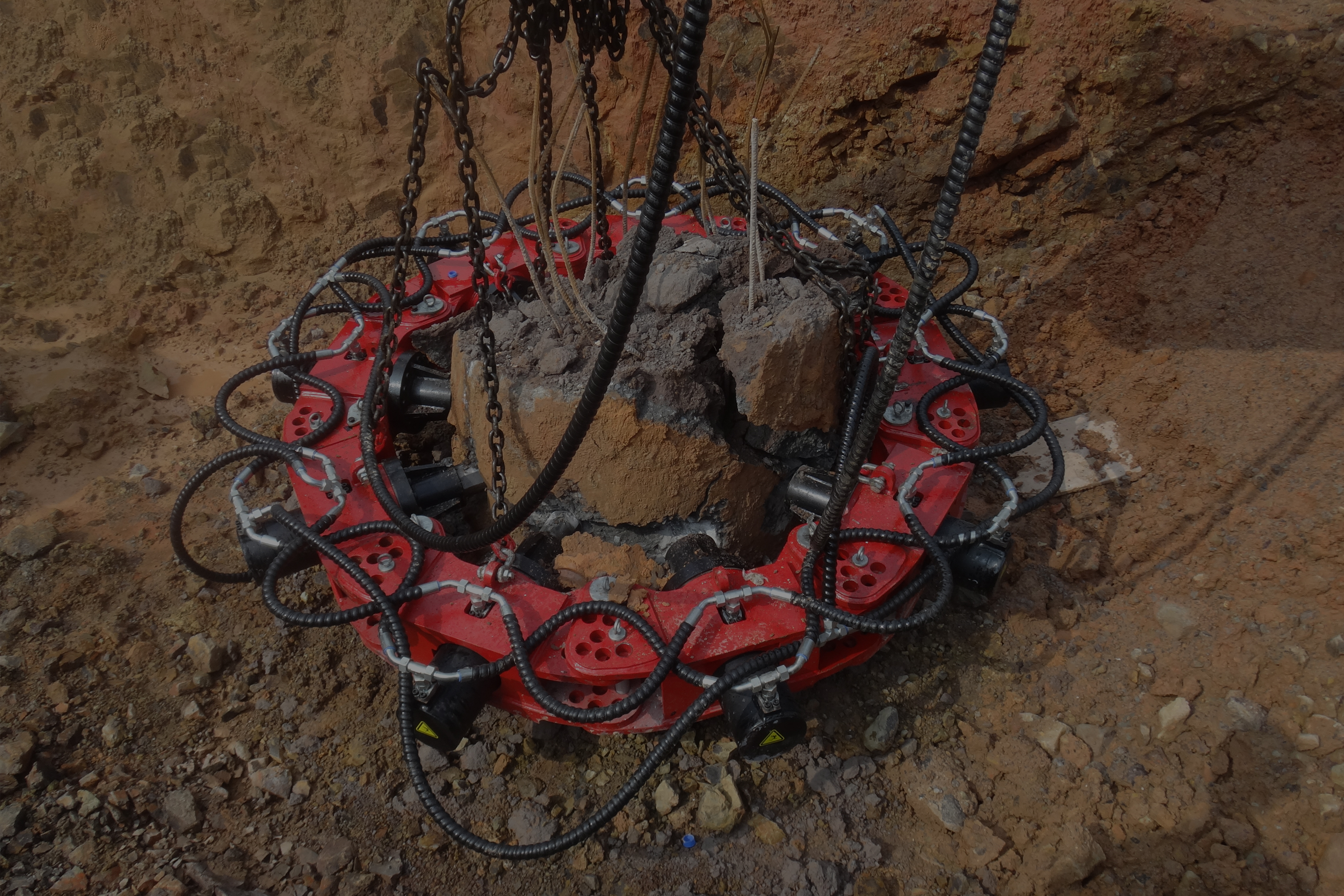

Der Pfahlbrecher zerkleinert den Betonpfahl an einer bestimmten Stelle, sodass er in kleine Stücke zerbricht. Dies geschieht mithilfe eines hydraulischen Systems, das eine starke Kraft auf den Pfahl ausübt, sodass dieser sauber und sanft bricht. Das Ergebnis ist ein Pfahl, der auf die gewünschte Höhe gekürzt wird und eine saubere und glatte Oberfläche hinterlässt, die für weitere Bauarbeiten bereit ist.

Insgesamt ist der Pfahlbrecher ein unverzichtbares Werkzeug bei jedem Bauprojekt, bei dem Pfähle zum Einsatz kommen. Seine Fähigkeit, Betonpfähle schnell und effizient abzubauen, spart Zeit und Geld und sorgt gleichzeitig für einen reibungslosen und sicheren Ablauf des Bauprojekts.

Sie können keinen idealen Pfahlbrecher für Ihre Branche finden?

Wir bieten allen unseren Kunden maßgeschneiderte Lösungen und bieten Pfahlbrecher, von denen Sie profitieren können.

Über RAY Attachments: Ihr Experte für Pfahlbrecher

RAY Attachments ist ein führender Hersteller von Pfahlbrechern in China. Die Qualität aller Produkte wird von der Verarbeitung bis zur Auslieferung streng kontrolliert. Durch kontinuierliche Innovation und Verbesserung erhielt das Unternehmen nacheinander ISO 9001, CE-Zertifizierungen und technische Patente. Unsere Produkte wurden an zahlreiche Kunden im In- und Ausland verkauft und es wurden langfristige Partnerschaften aufgebaut.

Technische Parameter des Pfahlbrechers

 Pfahlbrechertypen

RAY Vierkantpfahlbrecher



Quadratischer Typ

RAY-Rundpfahlbrecher



Runder Typ

 Vorteile des Pfahlbrechers

1.  Hohe Effizienz. Pfähle an einem Tag durch Mann, 80 Pfähle an einem Tag durch RAY-Pfahlbrecher.
2.  Geräuscharm, umweltfreundlich. Kakophonie durch elektrischen Hammer. Bei vollhydraulischem Antrieb sind die Betriebsgeräusche gering.
3.  Niedrige Kosten. Hohe Arbeitskosten. RAY-Pfahlbrecher: Einfache Bedienung mit weniger Arbeitern. Mehr Zeit sparen.
4.  Sicherer. Das Risiko des manuellen Betriebs ist hoch, RAY-Pfahlbrecher: Vollautomatischer Betrieb, kann für den Bau auf komplexen Geländeformen eingesetzt werden.
5.  Multifunktional. Die Modulverallgemeinerung wird mit unserer Quadratstapelmaschine SP380 und SP400-B realisiert. Es kann sowohl für Rundpfähle als auch für Quadratpfähle verwendet werden, indem die Modulkombination geändert wird.

Ihre Probleme – Wie können wir sie lösen?

 Gefährlich
1. Der berührungslose Betrieb ist aktiviert.
2. Und es übt keine Stoßkraft auf den Grundkörper des Pfahls aus und hat keinen Einfluss auf die Tragfähigkeit des Pfahls.

 Langsam
1. Durch die austauschbare und veränderbare Modulkombination ist es für Pfähle mit verschiedenen Durchmessern einsetzbar.
2. Die Module können einfach und bequem montiert und demontiert werden.
 Laut
Der vollhydraulische Antrieb verursacht während des Betriebs nur geringe Geräusche und beeinträchtigt die Umgebung nicht.


 Teures Gehalt
1. Es sind weniger Betriebsarbeiter erforderlich, um Kosten für Arbeitskräfte und Maschinenwartung während des Baus zu sparen.
2. Geeignet für verschiedene Arten von Trägern.
3. Die Modulverallgemeinerung wird mit unserer Quadratstapelmaschine SP380 und SP400-B realisiert. Es kann sowohl für Rundpfähle als auch für Quadratpfähle verwendet werden, indem die Modulkombination geändert wird.
 Nicht haltbar
1. Es wird aus militärischem Material von erstklassigen Lieferanten mit zuverlässiger Qualität hergestellt und verlängert so seine Lebensdauer.
2. Das Mainboard verwendete Q345B und der Meißel verwendete 42CrMo.
3. 12 Monate Kundendienst.
4. Stellen Sie 50 Federstifte kostenlos zur Verfügung.
5. Professionelle Kleinwerkzeuge kostenlos.

 Pfahlbrecher-Spezifikation

RAY Pfahlbrecher (Quadrat)

Modell Einheit SP400
(Licht)
SP500
(Licht)
SP600
(Schwer)
SP600-8
(Schwer)
Sortiment an Pfahlbrechern mm 300-400 400-500 300-550 600-800
Maximale Kraft für Einzelstange KN 320 320 790 790
Maximaler Hub des Hydraulikzylinders mm 150 150 205 205
Druck des Hydraulikzylinders Mpa 34.3 34.3 34.3 34.3
Maximaler Durchfluss für einen Zylinder L/min 25 25 25 25
Maximale Höhe für jeden Crush mm ≤300 ≤300 ≤300 ≤300
Passender Träger T ≥8 ≥15 ≥20 ≥26
Einzelformgewicht kg 110 220 400 700
Einzelmodulgröße mm 604*594*286 595*980*275 910*780*400 908×780×400
Abmessungen im Betrieb mm 1600*1600*2000 1710*1710*2500 2050*2050*2000 2400*2400*2500
Gesamtgewicht des Pfahlbrechers kg 650 950 2000 3200

RAY-Pfahlbrecher (SP380-Round)

Modell Einheit SP380 SP380 SP380 SP380 SP380 SP380
Modulnummer Module 7 8 9 10 11 12
Sortiment an Pfahlbrechern mm 300-400 450-500 550-625 650-750 800-900 900-1050
Maximale Kraft für Einzelstange KN 350 350 350 350 350 350
Maximaler Hub des Hydraulikzylinders mm 150 150 150 150 150 150
Druck des Hydraulikzylinders Mpa 32-35 32-35 32-35 32-35 32-35 32-35
Maximaler Durchfluss für einen Zylinder L/min 25 25 25 25 25 25
Maximale Höhe für jeden Crush mm ≤300 ≤300 ≤300 ≤300 ≤300 ≤300
Passender Träger T 12 13 15 21 21 21
Einzelformgewicht kg 110 110 110 110 110 110
Gesamtgewicht des Pfahlbrechers kg 920 1030 1500 1250 1360 1470

RAY-Pfahlbrecher (SP800-Round)

Modell Einheit SP800 SP800 SP800 SP800 SP800 SP800 SP800 SP800
Modulnummer Module 6 7 8 9 10 11 12 13
Sortiment an Pfahlbrechern mm 500-600 650-800 850-1000 1050-1200 1250-1400 1450-1600 1650-1800 1850-2000
Maximale Kraft für Einzelstange KN 650 650 650 650 650 650 790 650
Maximaler Hub des Hydraulikzylinders mm 215 215 215 215 215 215 215 215
Druck des Hydraulikzylinders Mpa 32-35 32-35 32-35 32-35 32-35 32-35 32-35 32-35
Maximaler Durchfluss für einen Zylinder L/min 25 25 25 25 25 25 25 25
Maximale Höhe für jeden Crush mm ≤300 ≤300 ≤300 ≤300 ≤300 ≤300 ≤300 ≤300
Passender Träger T 20 22 26 27 30 32 35 36
Einzelformgewicht kg 380 380 380 380 380 380 380 380
Gesamtgewicht des Pfahlbrechers kg 2335 2720 3100 3480 3860 4240 4620 5000

 Verpackung und Versand des Pfahlbrechers

 Videos zum Pfahlbrecher

 Stapelbrecher-Katalog

04.06.2024 379

2024 RAY-Katalog für Baggeranbaugeräte.pdf

04.05.2023 347

2022 RAY-Katalog für Baggeranbaugeräte.pdf

04.05.2023 276

2023 RAY Pfahlbrecher-Katalog.pdf

Verwandte Baggeranbaugeräte

Kooperationsprozess

Schritt 1:
Senden Sie Ihre Anfrage
Schritt 2:
Angebotspreis
Schritt 3:
Preis und Lieferzeit aushandeln
Schritt 4:
Unterzeichnen Sie den Vertrag
Schritt 5:
Bezahlung und Produktion
Schritt 6:
Inspektion
Schritt 7:
Versand

Häufig gestellte Fragen zum Pfahlbrecher

  • Welche Rohrleitung ist mit dem Pfahlbrecher am Bagger verbunden?

    Verbinden Sie die Hydraulikölleitung des Löffelzylinders des Baggers über das Ausgleichsventil mit der Ölleitung des Zylinders des Pfahlbrechers.
  • Wird der Zylinder beschädigt, wenn wir einen Pfahlbrecher verwenden?

    Der Zylinder wird dadurch nicht beeinträchtigt, da sich unsere Struktur von der anderer Anbieter unterscheidet. Unsere Reaktionskraft wirkt auf den Flansch, nicht auf den Zylinder.
  • Gefährdete Teile von Pile Breaker

    Stift und Meißel: Normalerweise müssen unsere Meißel nicht gewechselt werden, solange der Arbeiter ordnungsgemäß arbeitet.
  • Aus welchem ​​Material besteht der Meißel? Wie hoch ist die Lebensdauer?

    Die Garantie beträgt 12 Monate, ausgenommen Verschleißteile (elastischer Stift und Meißel, die Lebensdauer des Meißels beträgt etwa 10.000 Mal). Aber Sie sollten es richtig bedienen.
  • Was ist ein Pfahlbrecher?

    A. Pfahlbrecher sind Geräte zum effektiven Abbruch von Pfählen ohne Lärmbelästigung. (Geräuschpegel 70 dB(A))
    b. Der modulare Aufbau der Pfahlbrecher ermöglicht den Einsatz auf Pfählen unterschiedlicher Größe von 300–1800 mm Durchmesser bei runden Pfählen und 200–800 mm bei quadratischen Pfählen.
    C. Der hydraulische Durchfluss und die Drücke sind verfügbar, der Pfahlbrecher kann an einer Vielzahl von Geräten, Baggern, Kränen usw. aufgehängt werden.
  • Warum wird Pfahlhacken durchgeführt?

    Bei der Pfahlzerkleinerung handelt es sich um den überschüssigen Pfahl oberhalb der Trenngrenze, der zu einem guten, tragfähigen Beton geführt hat. Der Hauptzweck des Zerkleinerns besteht darin, den überschüssigen schlammigen Beton (eine Mischung aus Beton, Schlamm und Schluff) oberhalb der Trenngrenze zu entfernen.
  • Warum heißt es Stapel?

    Die Pfahlabschneidehöhe ist die tatsächliche Höhe, auf der die Pfähle unter dem Pfahl nivelliert werden müssen. Der Beton im Pfahl wird auf das angegebene Maß (in den Spezifikationen oder Zeichnungen angegeben, normalerweise etwa 75 mm) geschnitten, während der Stahl in die Pfahlkappe hineinragt, um eine wirksame Verbindung herzustellen.
  • Wie groß ist der Pfahldurchmesserbereich?

    Rundpfähle: 300mm-2000mm
    quadratische Pfähle: 300–550 mm
  • Warum sollten Sie sich für den Pfahlbrecher von Ray Attachments entscheiden?

    1. Wir sind Navigator des chinesischen Pfahlbrechers und verfügen über ein professionelles Technologieteam, ein Produktionsteam und ein Vertriebsteam.
    2. Wir sind anders als andere.
    Zylinder: Die Zylinderposition in der Mitte hat eine längere Lebensdauer als die Zylinderposition hinten. Und reduzieren Sie die Beschädigung anderer Teile.
    Meißel: Wir verwenden Material 20CrMoNi, andere: 42CrMo. Langlebiger
    Unterschiedliches Handwerk: Nach drei Arten von Meißeln für unterschiedliche Durchmesser.
    Spitzensatz: Jedes Modul wird mit drei Zylinderspitzen geliefert
    Geräuschloser Anbau: praktisch geräuschloser Betrieb für umweltfreundliche Standorte
    Rohrschutz: Die spezielle Form des Pfahlbrechers ist außerdem darauf ausgelegt, den Schutz des Hydrauliksystems unter allen Arbeitsbedingungen zu gewährleisten.

  • Wie viele Pfähle werden pro Stunde geschnitten?/Wie ist die Leistung des Pfahlbrechers?

    Zum Beispiel:
      Quadratische Pfähle:
      SP400, Durchmesser: 300 mm, 150 Pfähle/8 Stunden, Schnittlänge: 1 m. (Betonsorte: C30)
      SP500, Durchmesser: 400 mm, 110 Pfähle/8 Stunden, Schnittlänge: 1 m. (Betonsorte: C30)
      Runde Pfähle:
      SP380, Durchmesser: 800 mm, 60 Pfähle/8 Stunden, Schnittlänge: 1 m. (Betonsorte: C30)
      SP800, Durchmesser: 800–1800 mm, 40–100 Pfähle/8 Stunden, Schnittlänge: 1 m. (Betonsorte: C30)
  • Was für einen Pfahlbrecher haben Sie? Rund oder eckig oder beides?

    Quadratisch: SP400:300–400 mm, SP500:400–500 mm. SP600: 300–550 mm.
    Rund: SP300: 300–1050 mm, SP800: 500–2000 mm.

Fabrik-FAQ

  • Sind Sie eine Fabrik oder ein Handelsunternehmen?

    Wir sind ein Hersteller. Wir verfügen über mehr als 19 Jahre Erfahrung in der Herstellung von Kompaktladern und Kompaktladern. Es ist der führende Produzent und Exporteur der Branche.
  • Wo befindet sich Ihre Fabrik?

    Unsere Fabrik befindet sich in der ChuangSheng Road Nr. 5, Industriegebiet Luoyang, Stadt Luoyang, Bezirk Wujin, Stadt Changzhou, Provinz Jiangsu, China
    Es liegt in der Nähe des Hafens von Shanghai. Von Shanghai aus sind es etwa 1 Stunde mit dem Expresszug oder 4 Stunden mit dem Auto in unsere Stadt.
  • Wie viele Tage dauert die Produktionslieferung?

    Normalerweise kostet es 20–25 Arbeitstage für 2x40-Fuß-Container. Musterbestellung in 5 Tagen.
  • Wie lauten Ihre Zahlungsbedingungen?

    Zahlung≤20000USD, 100 % im Voraus. Zahlung > 20.000 USD, 30 % T/T im Voraus, Restbetrag nach Abschluss der Produktion. Oder LC auf Sicht.
  • Wie wäre es mit der Qualitätskontrolle in Ihrer Fabrik?

    Rohmaterialinspektion – Zeichnungsprüfung vor der Produktion – Prüfung der tatsächlichen Größe gemäß Zeichnung – Inspektion des fertigen Produkts – Prüfbericht – Paketinspektion – qualifizierte Zertifizierung.
  • Wie wäre es mit Garantie?

    Wir gewähren 12 Monate Garantie und verfügen über ein professionelles Kundendienstteam, das Ihre Probleme innerhalb von zwei Stunden, 24 Stunden am Tag und 7 Tage löst.
  • Kaufnotizen

    (1) Als produzierendes Werk ist RAY Attachments im internationalen Handel tätig und kann Großhandelsaufträge mit der Kapazität von Containern abwickeln.
    (2) Unser Ziel ist es, unsere Geschäftspartner als unsere internationalen Händler zu finden.
