REA2000
RAY-ANHÄNGE
1-2,5T

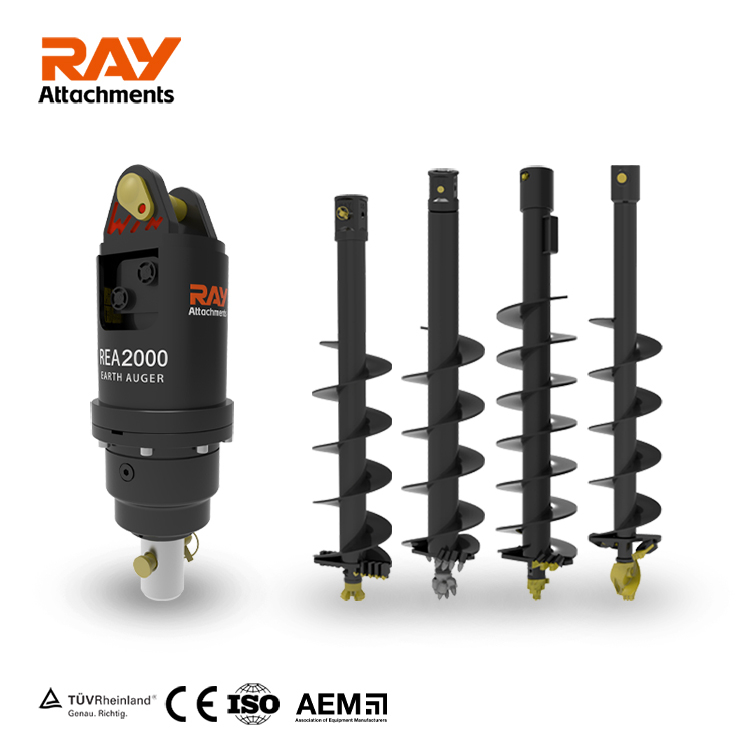

Der Erdbohrer von RAY bietet Ihnen die lange, zuverlässige Lebensdauer, die Sie benötigen. RAY-Schneckenantriebe sind für die härtesten Bedingungen ausgelegt und verfügen über hochwertige Hydraulikmotoren und Abtriebswellenlager, die bis zu 50 % größer als die der Konkurrenz sind. Sie werden mit erstklassigen Materialien und fortschrittlichen Techniken hergestellt und setzen den Standard für Haltbarkeit und Zuverlässigkeit. Unser Sortiment ist mit allen Marken und Modellen von Muttermaschinen kompatibel und bietet unübertroffene Flexibilität mit einer Vielzahl von Anbaugeräten für jede Aufgabe. Ob Bohren, Ankern oder Mischen, diese Erdbohrer liefern konstante Leistung und maximale Effizienz.
1.100 % Hydraulikmotor der Spitzenmarke Danfoss oder Parker.
2. Bewährtes Getriebe-Produktionsverfahren wie bei der Hochgeschwindigkeitsbahn. 3. Garantie: 18 Monate Motor (3 Jahre + 6 Jahre Getriebe optional).
SCHLAUCH & ADAPTER
Alle Schneckenantriebe werden standardmäßig mit hochwertigen Adaptern zum Anschließen der Ölschläuche geliefert (ausgenommen größere Einheiten. QRCs nicht im Lieferumfang enthalten).

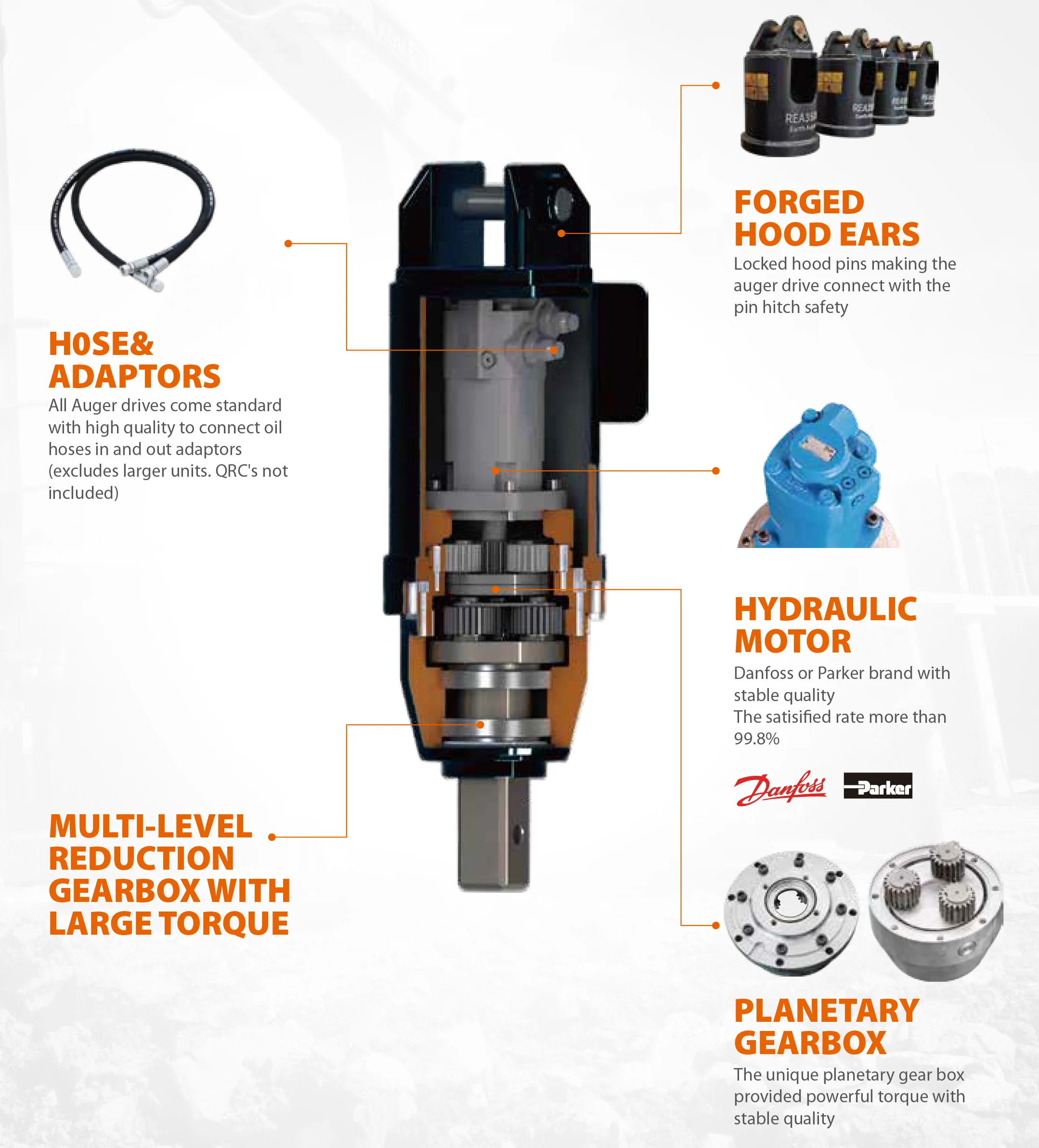

MEHRSTUFEN-UNTERSETZUNGSGETRIEBE MIT GROSSEM DREHMOMENT
GESCHMIEDETE KAPUZENOHREN
Verriegelte Haubenstifte ermöglichen die Verbindung des Schneckenantriebs mit der Stiftkupplungssicherung.

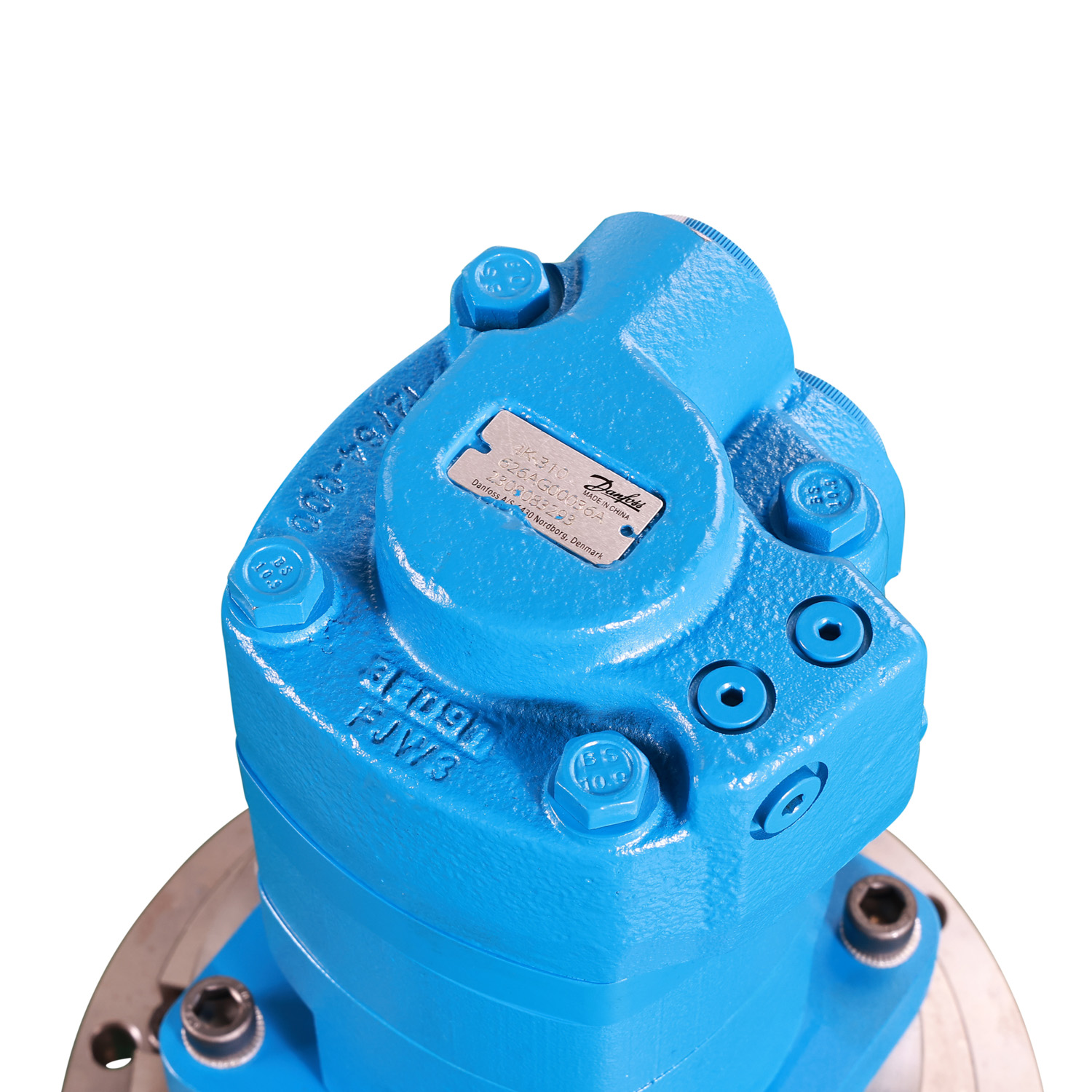

HYDRAULIKMOTOR
Marke Danfoss oder Parker mit stabiler Qualität. Die Zufriedenheitsquote liegt bei über 99,8 %.
PLANETENGETRIEBE
Das einzigartige Planetengetriebe sorgte für ein kraftvolles Drehmoment mit stabiler Qualität.

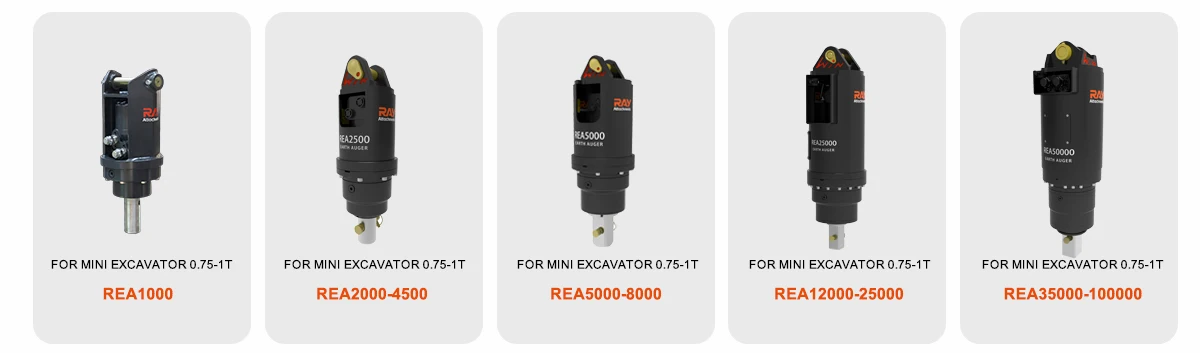

Anwendbarer 0,75-50-Tonnen-Bagger
| Modell | Einheit | REA1000 | REA2000 | REA2500 | REA3500 | REA4500 |
| Trägergewicht | T | 0,75～1 | 1～2.5 | 1,5 ~ 3 | 2,5～4,5 | 3～5 |
| Arbeitsdruck | Bar | 30~150 | 70~205 | 70~205 | 80~240 | 80~240 |
| Arbeitsölfluss | L/min | 15~32 | 23~53 | 30～61 | 30~68 | 38~76 |
| Drehmoment | Nm | 189~950 | 638~1871 | 830~2432 | 1205~3614 | 1500~4499 |
| Drehzahl | U/min | 38~81 | 40～92 | 40~82 | 32~72 | 32～64 |
| Hydraulikschlauch | Zoll | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Abtriebswelle | mm | Ф50 | Ф65 | Ф65 | Ф65 | Ф65 |
| Stückgewicht | kg | 35 | 54 | 54 | 71 | 71 |
| Gerätehöhe | mm | 507 | 595 | 595 | 700 | 700 |
| Einheit max. Durchmesser. | mm | 194 | 200 | 200 | 244 | 244 |
| Auger-Serie | S2 | S4 | S4 | S4 | S4 | |
| Schneckenlänge | mm | 900 | 1200 | 1200 | 1200 | 1200 |
| Schneckendurchmesser. Reichweite | mm | 100~300 | 100~400 | 100~500 | 100~750 | 100～900 |
| Modell | Einheit | REA5000 | REA6000 | REA7000 | REA8000 |
| Trägergewicht | T | 4,5 ~ 7 | 5～7 | 7～10 | 8～12 |
| Arbeitsdruck | Bar | 80~240 | 80~240 | 80~240 | 80~240 |
| Arbeitsölfluss | L/min | 38~76 | 45~83 | 61～121 | 61～136 |
| Drehmoment | Nm | 1685~5056 | 1970~5910 | 2310~6931 | 2717~8152 |
| Drehzahl | U/min | 29~58 | 28~50 | 37～72 | 29~64 |
| Hydraulikschlauch | Zoll | 1/2 | 1/2 | 3/4 | 3/4 |
| Abtriebswelle | mm | □75 | □75 | □75 | □75 |
| Stückgewicht | kg | 108 | 108 | 112 | 115 |
| Gerätehöhe | mm | 780 | 780 | 850 | 850 |
| Einheit max. Durchmesser. | mm | 269 | 269 | 269 | 269 |
| Auger-Serie | S5 | S5 | S5 | S5 | |
| Schneckenlänge | mm | 1500 | 1500 | 1500 | 1500 |
| Schneckendurchmesser. Reichweite | mm | 150~600 | 150~750 | 150~900 | 150~900 |
| Modell | Einheit | REA12000 | REA15000 | REA20000 | REA25000 |
| Trägergewicht | T | 13～17 | 13～17 | 13~20 | 15～23 |
| Arbeitsdruck | Bar | 80~240 | 80~240 | 80~240 | 80~240 |
| Arbeitsölfluss | L/min | 70～150 | 80～170 | 80～170 | 80～170 |
| Drehmoment | Nm | 3992~11976 | 5015~15046 | 6520~19560 | 8316~24949 |
| Drehzahl | U/min | 22~48 | 20~43 | 16～33 | 12~26 |
| Hydraulikschlauch | Zoll | 1 | 1 | 1 | 1 |
| Abtriebswelle | mm | □75 | □75 | □75 | □75 |
| Stückgewicht | kg | 167 | 167 | 270 | 270 |
| Gerätehöhe | mm | 930 | 930 | 1150 | 1150 |
| Einheit max. Durchmesser. | mm | 290 | 290 | 345 | 345 |
| Auger-Serie | S6 | S6 | S6 | S6 | |
| Schneckenlänge | mm | 1750 | 1750 | 1750 | 1750 |
| Schneckendurchmesser. Reichweite | mm | 150~900 | 150～1200 | 150～1200 | 150～1200 |
| Modell | Einheit | REA35000 | REA42000 | REA50000 | REA65000 | REA100000 |
| Trägergewicht | T | 20~45 | 20~45 | 20~45 | 20~50 | 20~50 |
| Arbeitsdruck | Bar | 155~310 | 155~310 | 160~320 | 165~350 | 165~350 |
| Arbeitsölfluss | L/min | 80～170 | 80～170 | 100~280 | 100~280 | 100~280 |
| Drehmoment | Nm | 17632~35265 | 21159~42318 | 23694~47389 | 29321~62197 | 48797~103509 |
| Drehzahl | U/min | 9~24 | 9~20 | 11~30 | 9~25 | 5~13 |
| Hydraulikschlauch | Zoll | 1 | 1 | 1 1/4 | 1 1/4 | 1 1/2 |
| Abtriebswelle | mm | □110 | □110 | □110 | □110 |
Sechskant 150
□130
|
| Stückgewicht | kg | 440 | 440 | 470 | 490 | 1350 |
| Gerätehöhe | mm | 1410 | 1410 | 1410 | 1450 | 2010 |
| Einheit max. Durchmesser. | mm | 406 | 406 | 406 | 406 | 675 |
| Auger-Serie | PA | PA | PA | PA | PA | |
| Schneckenlänge | mm | 2300 | 2300 | 2300 | 2300 | 2300 |
| Schneckendurchmesser. Reichweite | mm | 300~1500 | 300~1500 | 300~1800 | 300~1800 | 300~1800 |
Anwendbare Bodentypen: Weicher Boden, Schotter, gefrorener Boden, Sandboden, Ton, Asphalt, Beton, Stein usw.

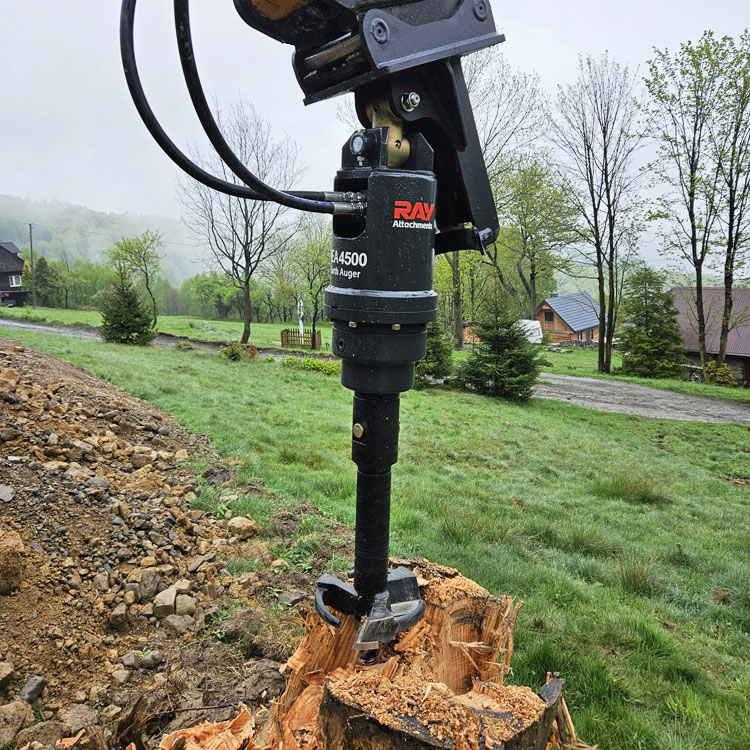

Stümpfe können in kürzester Zeit schnell und leise entfernt werden.
| Modell | RSP-250 | RSP-350 |
| Passender Bagger | REA2500-4500 | REA5000-8000 |
| Durchmesser/mm | 250 | 350 |
| Länge/mm | 635 | 675 |
| Abtriebswelle | 65 mm rund und 2 Zoll Sechskant | 75 mm quadratisch |

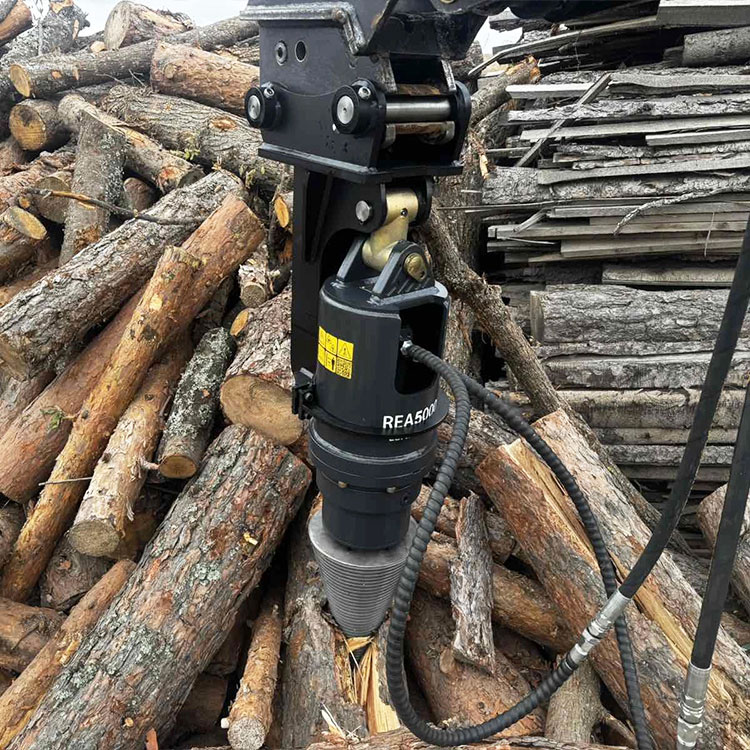

Einfache Handhabung und Rückgewinnung von Holz. Um gefällte Bäume schnell in verwertbare Splitter zu verarbeiten.
| Modell | RLS-180 | RLS-200 | RLS-250 |
| Passender Bagger | 2-12t | ||
| Durchmesser/mm | 180 | 200 | 250 |
| Länge/mm | 260 | 360 | 445 |
| Abtriebswelle | 65 mm rund, 2 Zoll Sechskant und 75 mm quadratisch | ||

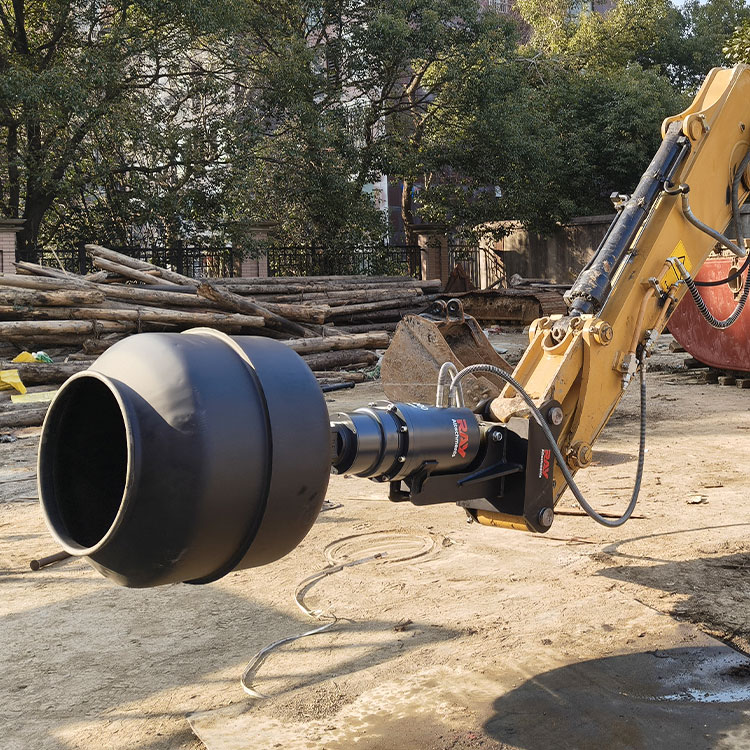

Mischen Sie eine kleine Menge Zement gründlich.
| Sortiment an Schneckenbohrern | REA2000-3500 | REA3500-8000 |
| Schüsselkapazität/L | 140 | 180 |
| Einheit Tiefe/mm | 600 | 690 |
| Einheit Durchmesser/mm | 675 | 724 |
| Stückgewicht/kg | 28 | 33 |

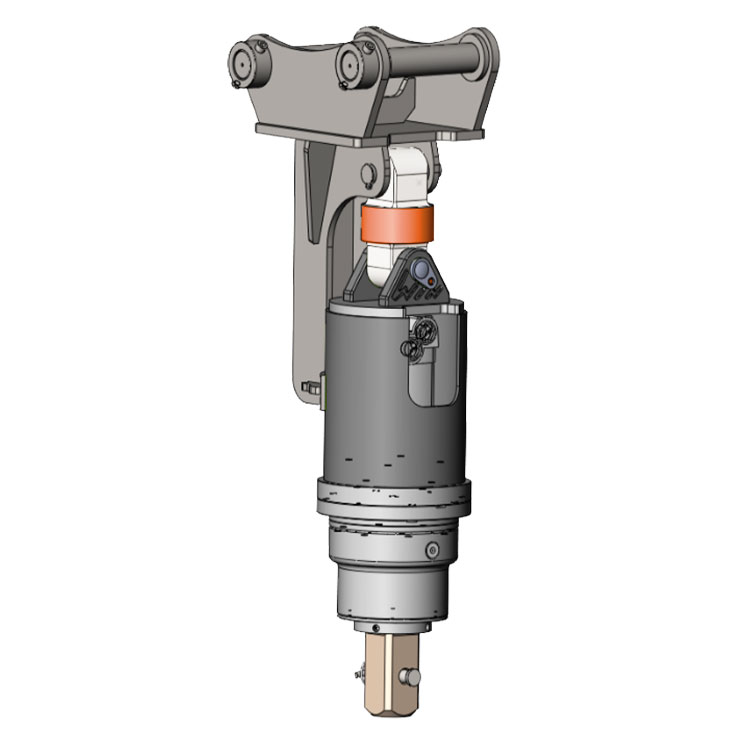

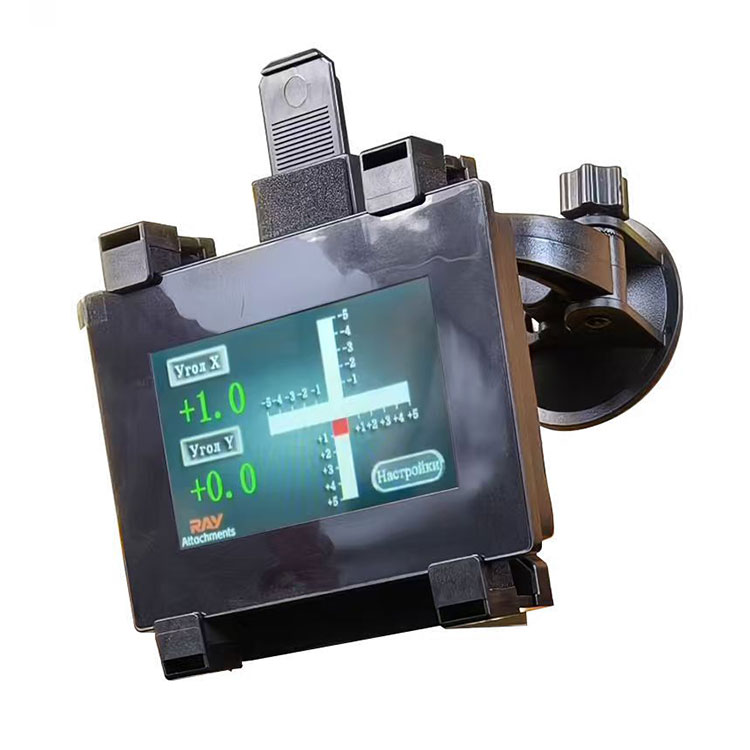

| Modell | Einheit | RVI20 |
| Genauigkeit des Winkelsensors | ° | ±0,1 |
| Sensorabmessungen | mm | 55*37*24 |
| Sichtbare Abmessungen | mm | 140*98*22 |
| Gewicht | kg | 1.14 |
| Stromspannung | V | 24.12 |
| Drahtlänge | M | 15.10.20 |
| Drehmomentbereich | Bis zu 10000 Nm |
| Erdbohrbereich | REA5000 - REA8000 |
| Anhängerkupplung | Einzelner Pin |
| Stiftdurchmesser | 30mm |
Auger-Video
1.F: In welchem Zustand wird die Schnecke kaputt gehen?
A: Eine falsche Bedienung führt zu Rissen in der Schnecke. Beim Betrieb sollte die Schnecke senkrecht zur Erde stehen. Der große Schneckenantrieb verfügt über Verstärkungsmaßnahmen zum Schutz der Schnecke.
2.F: Fällt die Schraubenklinge heraus?
A: Nein, diese Bedingung haben wir bisher nicht erfüllt.
3.F: Wofür wird das Getriebe im Schneckenantrieb verwendet?
A: Das Planetengetriebe wird zur Übertragung verwendet. Das Getriebe wird zum Verlangsamen der Motorgeschwindigkeit verwendet.

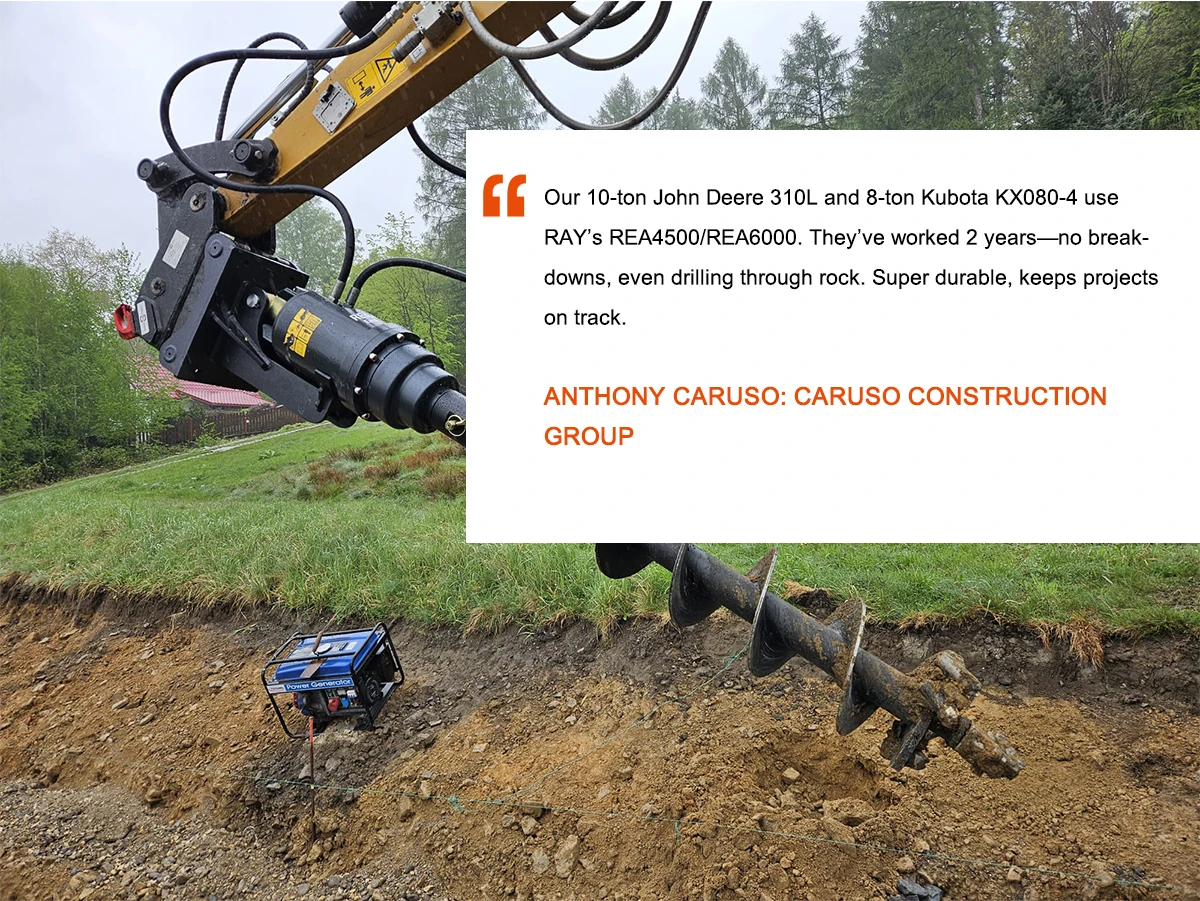

4.F: Unter welchen Bedingungen kann der Erdbohrer am effizientesten arbeiten?
A: Die Effizienz hängt von der Drehzahl ab. Die Drehzahl hängt vom Ölfluss ab. Der Ölfluss hängt von der Baggerpumpe ab.
5.F: Wie viele Löcher können unter normalen Erdbedingungen in 1 Minute gegraben werden?
A: Unterschiedliche Erdbedingungen haben unterschiedliche Antworten. Es hängt vom Öldurchfluss und -druck ab, ob sich die Erde lockert. Beispielsweise dauert es 30 Sekunden, um ein Loch mit einem Durchmesser von 300 mm und einer Tiefe von 1,5 m in lockerer Erde zu graben.
6.F: Wie lange sollten die Schneckenzähne gewechselt werden?
A: Das hängt vom Zustand der Erde und der Arbeitszeit ab. Laut Kundenrückmeldung wären es 6 Monate in lockerer Erde und 1-3 Monate in Erde mit kleinen Steinen.
7.F: Wie groß ist der Abstand zwischen zwei Schraubenblättern?
A:Das hängt vom Schneckentyp und dem Außendurchmesser ab.
8.F: Aus welchem Material besteht die Schraubenklinge?
A: Q345 legierter Stahl.
9.F: Warum ist die Abtriebswelle des REA2000-4500 rund und die des REA5000-25000 quadratisch?
A: Ein großer Schneckenantrieb hat ein größeres Drehmoment. Die quadratische Abtriebswelle kann die Reibung erhöhen und das Gleiten erschweren.
10.F: In welchem Zustand funktioniert der Schneckenantrieb?
A:Der Schlauch wurde nicht richtig angeschlossen. Das Baggerproblem. Das Motorproblem.
11.F: Wie sieht es mit der Garantie aus?
A: Wir gewähren 18 Monate Garantie auf unseren Schneckenantrieb. (Bei korrekter Bedienung)
12.F: Wie viele Zähne hat die Schnecke S4, S5, S6? Nach Durchmesser der Schnecke?
A: Ja, je nach Durchmesser der Schnecke.

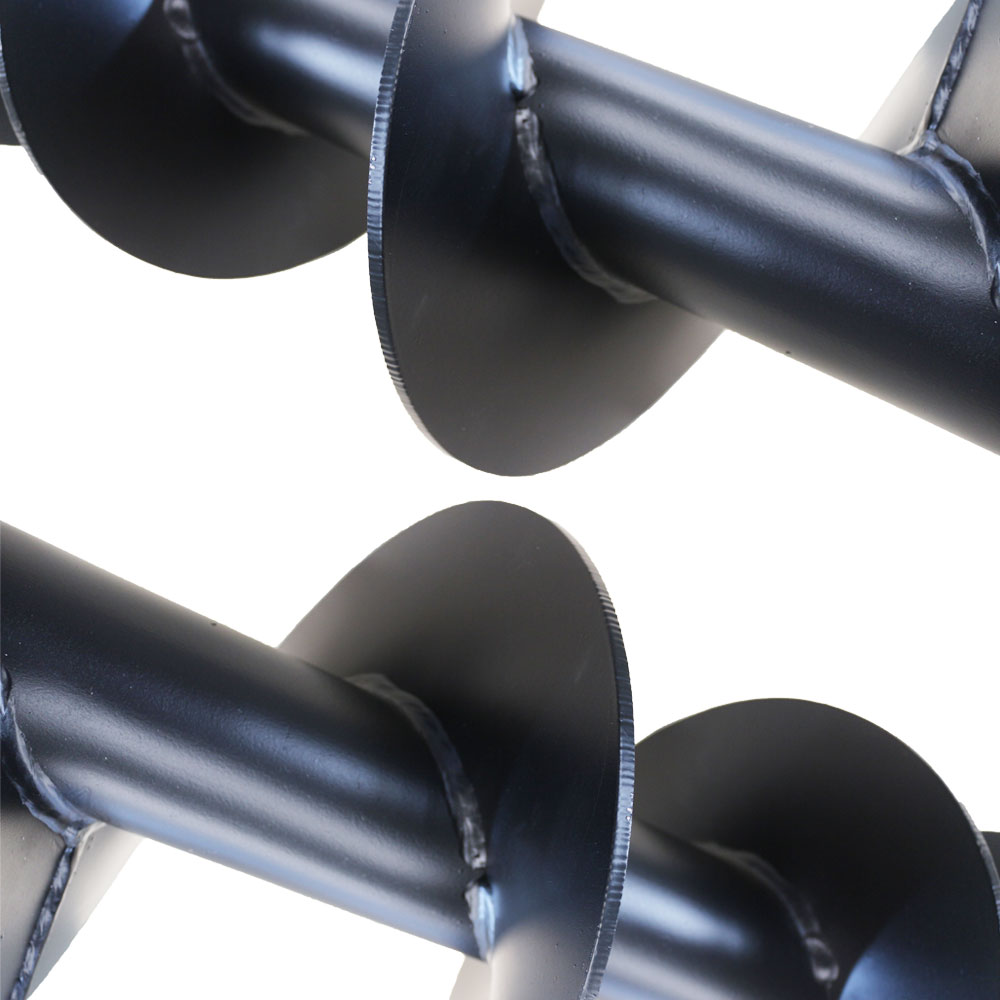

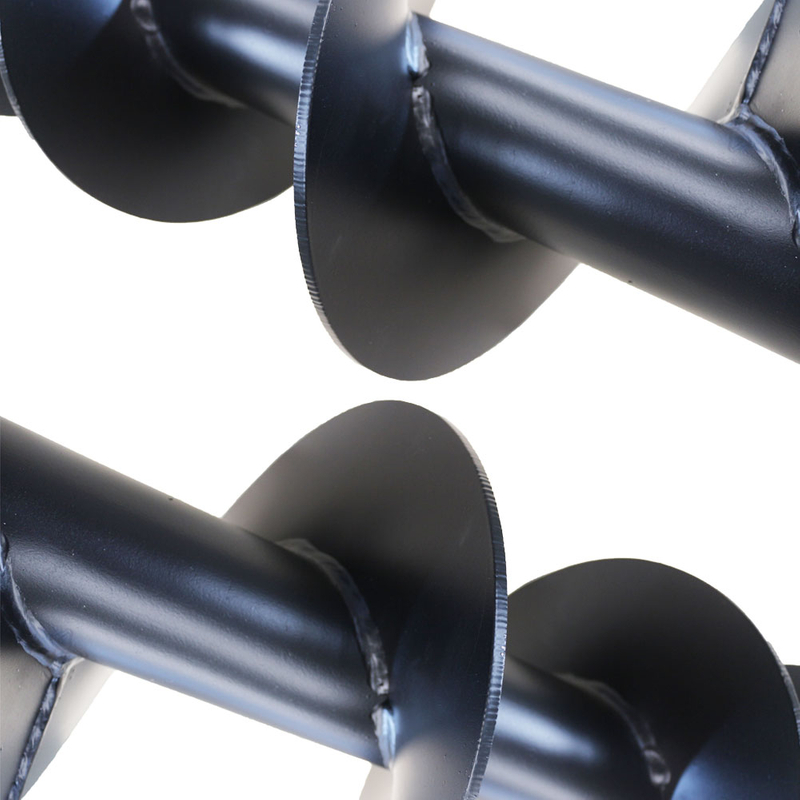

13.F: Warum wird die Verbindung zwischen Schneckenblatt und Schnecke nicht vollständig verschweißt?
A: Weil das vollständige Schweißen zu einer Verformung der Schnecke führt.
14.F: Wird der Zahnhalter verformt?
A: Es wird abgenutzt, aber nicht verformt.
15.F: Aus welchem Material bestehen die Zähne und was ist die Technologie?
A: Das Material ist Wolfram und die Technologie ist geschmiedet.
16.F: Wie viele Öldichtungen hat ein Schneckenantrieb? Wie lange sollte der Wellendichtring gewechselt werden?
A:4 Öldichtung. Es muss sich nicht generell ändern.
17.F:Muss die Öldichtung werksseitig ausgetauscht werden? Oder können Kunden es selbst ändern?
A: Alle Öldichtungen sind normal. Sie können es selbst ändern.
18.F: Warum verliert der Schneckenantrieb Öl?
A: Möglicherweise gibt es Probleme mit der Öldichtung.

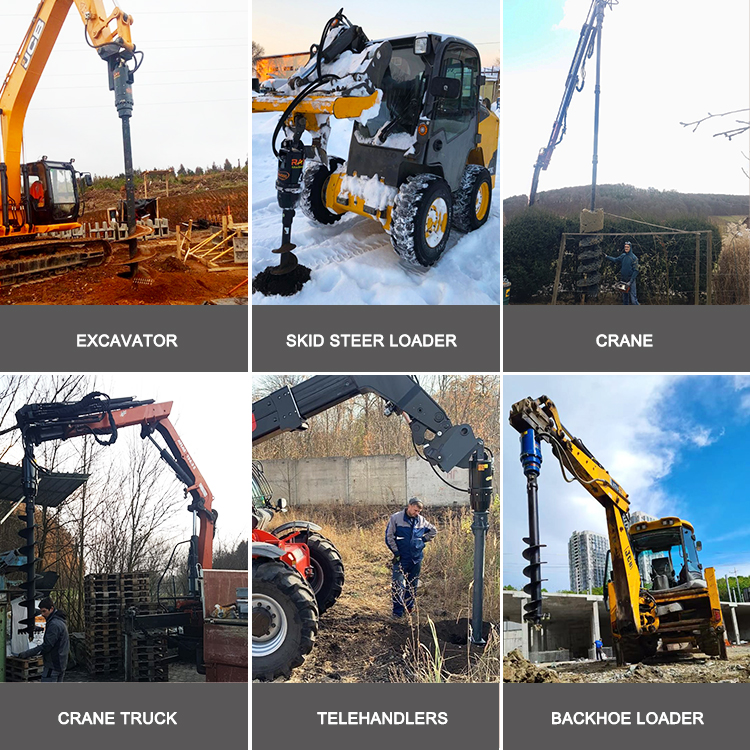

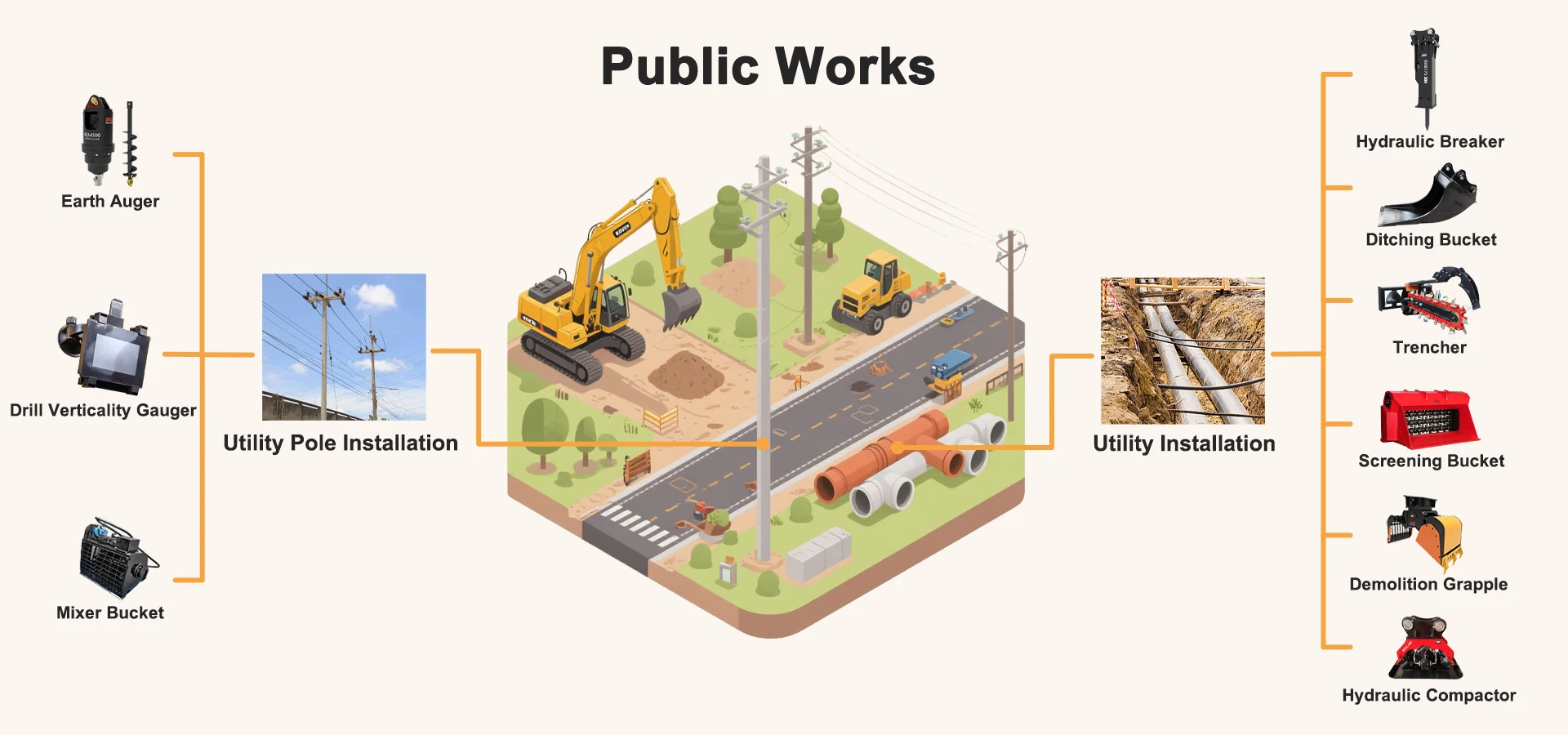

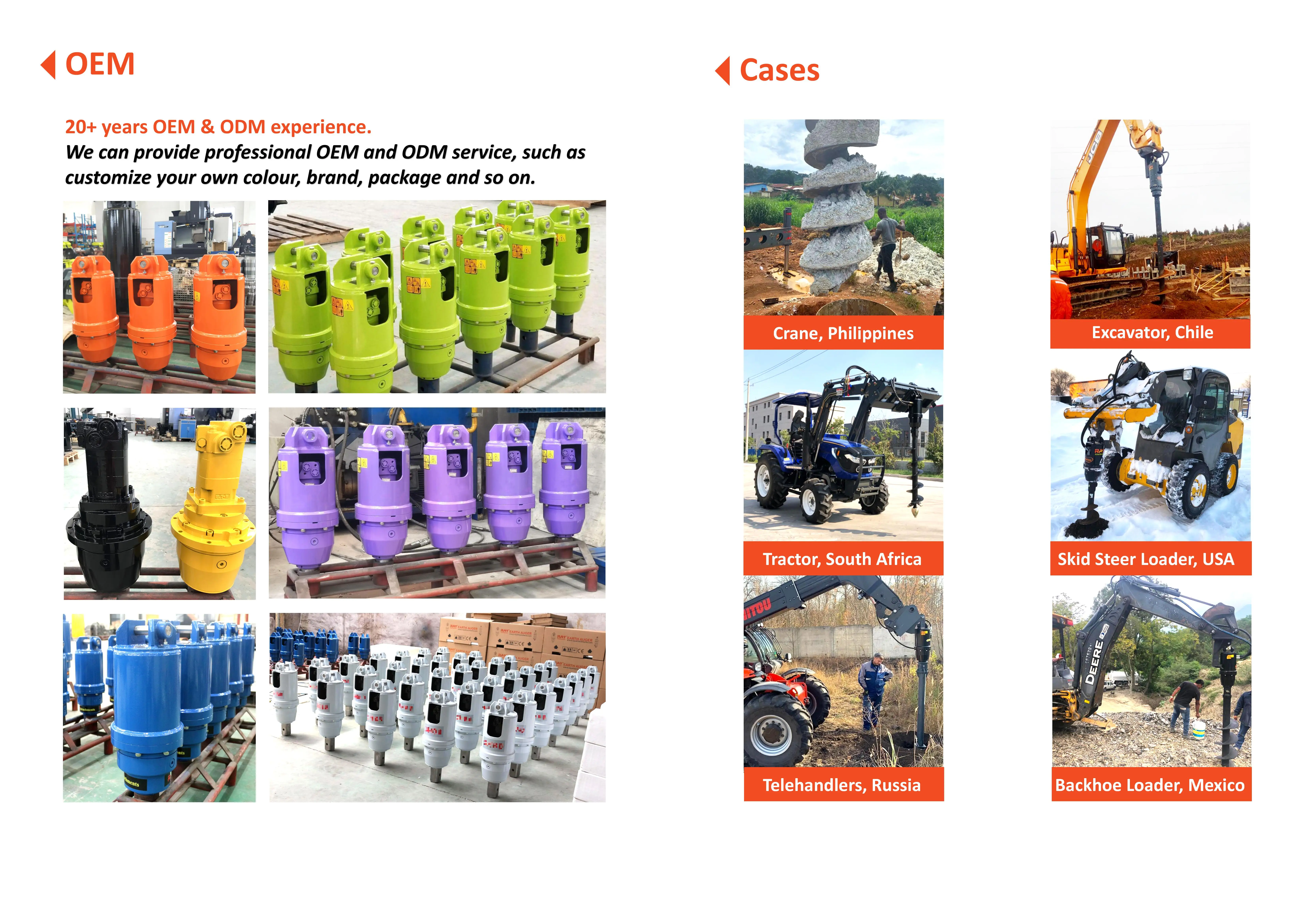

19.F: Welche Art von Maschine kann mit Schneckenantrieb ausgestattet werden?
A:RAY-Erdbohrer können an Baggern, Kompaktladern, Kränen, Baggerladern, Traktoren und Teleskopladern montiert werden.
20.F: Aus welchem Material besteht die Stiftkupplung?
A:Q345.
21.F: Warum ist die Dicke der Schraubenklinge unterschiedlich? Wie dick ist der Mittelpol? Warum ist die Dicke des Mittelpols unterschiedlich?
A: Aufgrund des unterschiedlichen Typs wird der Schneckenvermittler ein großes Drehmoment benötigen.
Die Dicke der Mittelstange: S4 6 mm, S5 8 mm, S6 12 mm.
22.F: Warum machen Sie die Schnecke nicht länger, also 2-3 m lang?
A: Wir können dies tun, aber es darf nicht angehoben werden.
