RQH01D
RAYATTACHMENTS
Der Multi-Schnellwechsler von RAYATTACHMENTS eignet sich für die schnelle Installation eines Baggers und den Wechsel verschiedener Anbaugeräte (Löffel, Aufreißer, Hydraulikhammer, hydraulische Schere usw.). Dadurch kann der Einsatzbereich des Baggers erweitert, Zeit gespart und die Effizienz verbessert werden. Sie werden unter Berücksichtigung der Bedürfnisse unserer Kunden entwickelt und hergestellt und sind sicher, vielseitig und einfach zu verwenden. Unsere Qualitätsprodukte reduzieren kostspielige Ausfallzeiten und sorgen für mehr Leistung und Produktivität.
Die RAY-Mehrfachkupplung verfügt über mechanische Verriegelungen sowohl an den vorderen als auch an den hinteren Befestigungsstiften, um sicherzustellen, dass sie auch dann sicher befestigt bleiben, wenn der Hydraulikdruck ausfällt oder der Bediener versehentlich den Schalter in der Kabine betätigt. Dies bedeutet, dass ein sekundäres mechanisches Backup-System vorhanden ist, das völlig unabhängig vom Hydraulikkreislauf ist. Unsere Kupplungen verfügen außerdem standardmäßig über hydraulische Rückschlagventile im Magnet und Zylinder
Merkmale:
1. Hebeöse Große Hebeöse mit SWL-Zertifizierung für einzelne Gewichte
2.Einzelzylinder-Design – vollständig geschlossene Kolbenstange, keine externen Rohre, wodurch das Risiko einer Beschädigung ausgeschlossen ist.
3. Vordere Stiftverriegelung Mit einer vollständigen Verriegelung des vorderen Stifts gewährleistet diese Verriegelung volle Sicherheit beim ersten Kontakt. Sobald die Kupplung mit dem vorderen Stift in Kontakt kommt, verriegelt sie automatisch und macht das Aufnehmen und Platzieren von Anbaugeräten überflüssig
Hintere Stiftverriegelung Diese Verriegelung beseitigt die Gefahr, dass sich der Stößel löst und das Anbaugerät fallen lässt, und stellt so sicher, dass sowohl der vordere als auch der hintere Stift dauerhaft verriegelt sind. Diese Fontbacke verfügt über eine große Bewegungsfreiheit, die einen großen Aufnahmebereich der Stiftmitte ermöglicht

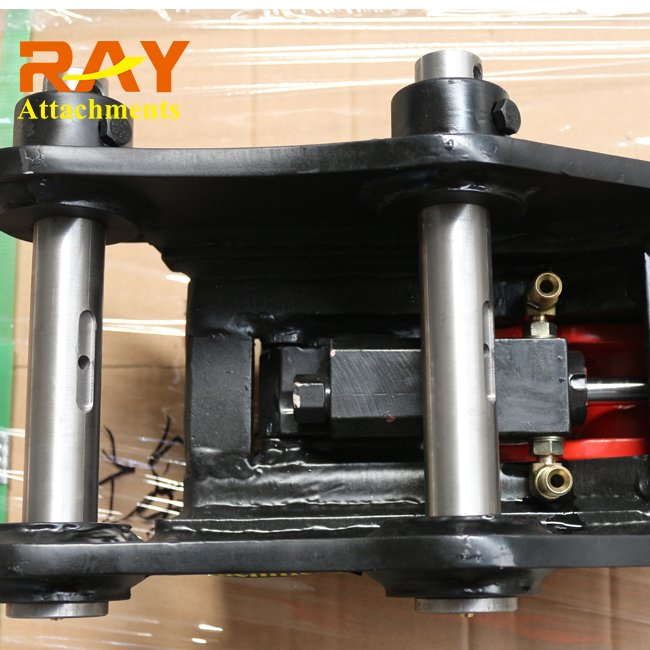

RAY Multi-Schnellkupplung RQH01D (a) Spezifikation
| RAY-Multikoppler-Spezifikation | ||
| Modell | Einheit | RQH01D (a) |
| Träger | T | 1~2 |
| Stiftdurchmesser (C&D) |
mm | 30 |
| C-zu-C-Abstand (E) |
105~140 | |
| Armbreite (A&B) |
110~125 | |
| Öldruck | Bar | 40~248 |
| Ölfluss | L/Min | 10~20 |
| Schlauch | Zoll | 1/4 |
| Höhe | 210 | |
| Hebeöse | T | 1 |
| Bewertung | ||
Anzug für folgende Bagger
| Baggermarke | Modell |
| CATPERRILAR (KATZE) | 301,5, 301,8, 302,5, MM30 |
| Doosan | S015, S018, S030 |
| KOMATSU | PC18MR/20/25/28/30/35 |
| HITACHI | EX15/12/15/18/20/22/25/27u/30UR/35/40 AX15u/15/17u-4/18/20u/22/25/27/30/35/40 ZX8U-2/10U-2/15UR/17U-2/15/27U/27U-2/30UR |
| HYUNDAI | R15, R16-7 |
| KOBELCO | SK007/09SR/SK13SR/15SR/015/20SR-1/25SR/30SR |
| Kubota | KX41/61/91/101, K-022, KH90, U35 |
| Takeuchi | TB014/016/15/650/125/25FR/20/25/30 |
| Yanmar | VIO15/18/20/27/30/35, B27/37 |
| Yuchai | YC18-2, YC15, YC35-7 |
| Thomas | T15S, T25S |
